Схема теодолитного хода в Digitals

Старий форум
1

Здраствуйте! Как построить замкнутый и разомкнутый теодолитные хода? Исходные данные - полевой журнал с градусами и расстояниями. Спасибо!

2

Для начала посморите примеры таких ходов в файлах Digitals\zamk.gds и Digitals\razomk.gds

3

Такие файлы нашел. Но не могу открыть их. :blush:

4

Эти файлы открываются в geodesy.exe, на свой ход создайте похожий файл, а затем Файл-Экспорт-Схема сети и уже в диджиталс вынесите подписи и проч.

5

Спасибо! Построить оба варианта удалось. Но есть вопрос по замкнутому ходу. Где нужно ввести угол наклона, который указан в исходных данных? К примеру - теодолитный ход начинается с точек Р1, Р2 и т.д., но направление первого отрезка Р1-Р2 (а значит и всей фигуры) строго на юг, а у меня указан угол 25 градусов. Спасибо! З.Ы. Исходные данные: Назва пункта - Р1, Координаты - х - 10000, у - 10000,Идентифик. смежного пункта - Р2, директ. угол - 21 02 00.

6

Так введите свои исходные данные в Geodesy в Ход>Исходные данные

7

Спасибо! :slight_smile: Недосмотрел :blush: Все получилось отлично!

8

Здравствуйте!
Решили наши геодезисты на работе перейти на Geodesy с Топограда (дос), но не все получилось, посмотрите, пожалуйста, что они сделали не так, если можно поправьте и опишите для турков? В отчете Geodesy нету точки Т1 и вообще какой то он не полный. (много пробелов, нолей, и повторяются в отчете). Это в Файл - Отчет- Тахеометрия.
Забивали из полевого журнала с градусами и расстояниями, измерения делали тахиометром.

  1. Т1 и Т2 привязались;

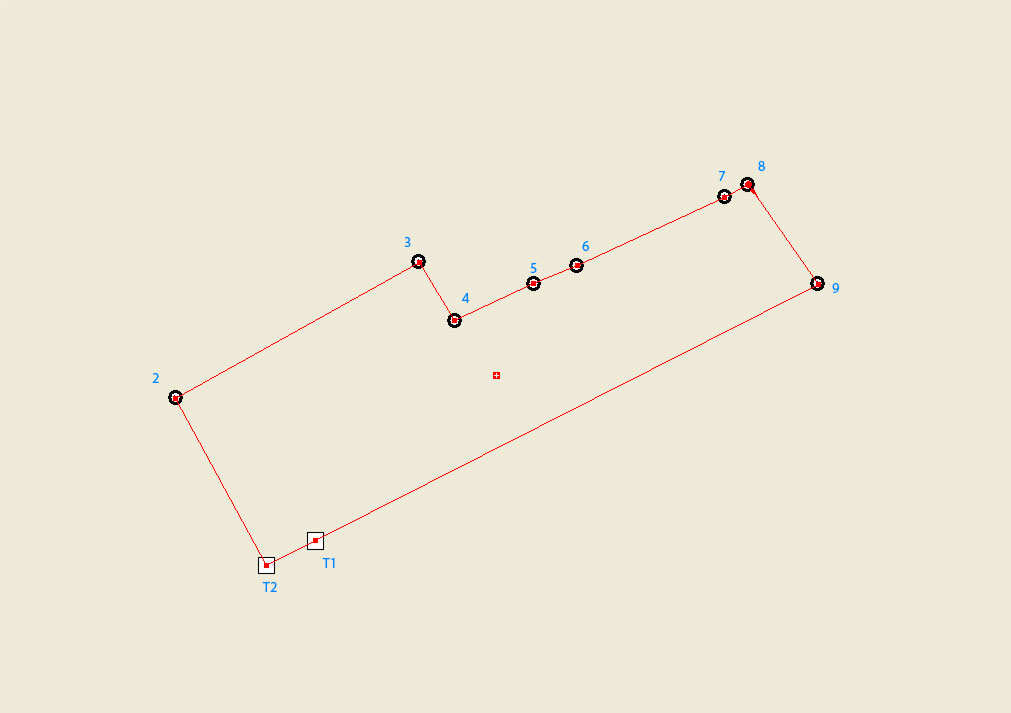

  2. Из Т1 шли на Т2, а потом с Т2 на 2, Т2 → 3, Т2-> 4,…, Т2-> 9 точки участка.

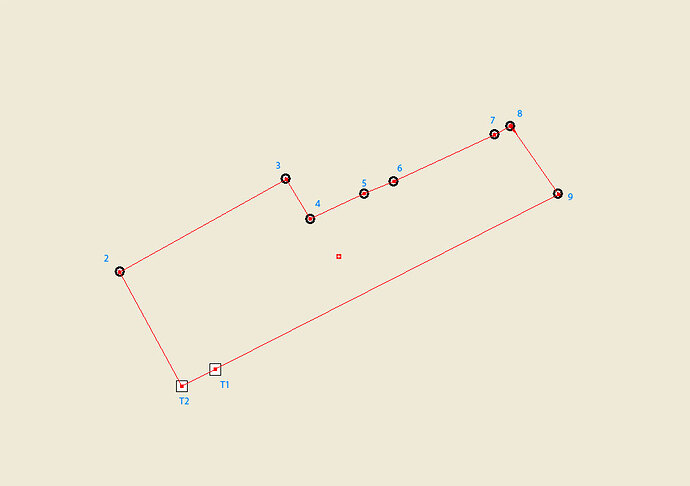

    scrin.jpg1011×713 29.2 KB

    Еще вопрос. В отчете координаты получились после точки всего 2 знака, можно ли сделать 3-4?

.dmf .gds.zip (19 KB)
Заранее спасибо!

9

У вас не правильно введено направление на заднюю точку тобиш станция Т2 не имеет ориентирования на Т1 вместо чего у вас “1” и нет не высоты инструмента не горизонтального не ивертикального угла.

10

Підскажіть, як створити таблиці на зразок оцих:
лин. ведомость.pdf (136 KB)
лин-угловых сетей.pdf (127 KB)
лин-угловых сетей.pdf (131 KB)
Порахував в Geodesy, далі “експорт-схема сети”, відкрив .DMF в Ged, шо далі?? :blush:
