Добрый день! Столкнулся с такой проблемой: при распечатке графических материалов на плоттере HP DesignJet 510 вся штриховка полигонов печатается черным цветом, хотя в программе её делаю разными цветами. Помогите пожалуйста!!!
Windows GDI-штриховка действительно не распечатывается на большинстве принтеров/плоттеров. Решение проблемы здесь

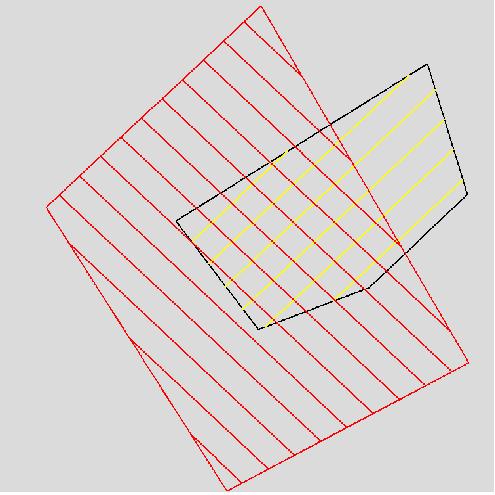

Спасибо за шаблоны штриховки. Все печатается цветным. Но снова столкнулся с проблемой: в отрисованном полигоне направление штриховки в одну сторону, а в отрисованном маленьком полигоне для таблицы условных знаков штриховка отображается и печатается в другую сторону. Помогите пожалуйста. Пример прилагаю.
Shading.dmf (1.74 KB)
Попробуйте изменить тип условного знака на “Штриховка абсолютная”
Дело в том что у нас на графике много наложений слоев, и если все слои делать абсолютной штриховкой, даже разными цветами, то чертеж не читаемый. Нам необходима и относительная штриховка (с наклонными линиями). Подскажите как быть.
Так використовуйте “Штриховка умовна”
Можна зробити так. В менеджері умовних знаків створюєте штриховки різних кольорів та з різними кутами нахилу, що мають тип Штриховка умовна. Потім в Менеджері шарів присвоюєте для шарів ці умовні знаки.
В прикріпленому файлі є декілька штриховок, якими я користуюсь. По аналогії зробите які потрібні вам.
.dmf (106 KB)
Всем спасибо за помощь! В условном знаке выбрал абсолютная штриховка и штриховка отрисовываеться нормально, без разворота.
Наклон штрихов в “Штриховка относительная” зависит в числе прочего от дирекционного угла первой линии.
печатаю чертежи с подложкой google спутник. просто загружены тайлы, без сшивки в tiff. в предварительном просмотре все ок, а из принтера вылазит чертеж и некоторые тайлы в подложке. остальные тайлы отсутствуют.
В мене таке було при великій площі території. Щоб нормально роздрукувати таки потрібно їх зшити в один tif-файл.
Проблема при распечатке чертежей с подложкой растра тиф(300дпи), растр по объему 30-60Мб, размер формата А1. Половину растра печатает, половины нет, или делает зебру шириной примерно в 10см. У разных юзеров по разному, у одних “сегодня” нормальная печать, у других с проблемами, на след день наоборот.
Или первая копия идет проблемная, вторая отпечатывается нормально. Пробовали на разных плоттерах.
Встречались с подобными проблемами, к сожалению, тоже не разобрался, в чем причина. Выкручивался экспортом карты в tif и распечаткой из DipEdit.
Думаю эксперимент провести с PDF-ом.
Печатаем с экспортом в tif (по Вашому совету), пока-что полет нормальный.
Должно помочь отключение опции Включить дополнительные возможности печати в свойствах принтера, закладка Дополнительно.
Причина сбоя может крыться в недостаточном объеме буферной памяти принтера для выполнения сложных GDI команд, либо с нехваткой места на диске или проблемами в работе очереди печати.
Должно помочь отключение опции Включить дополнительные возможности печати в свойствах принтера, закладка Дополнительно.
