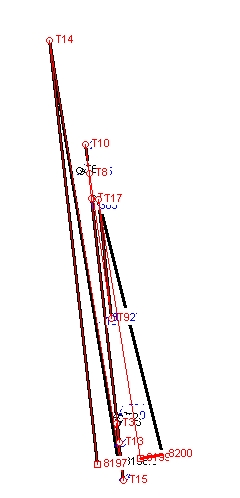

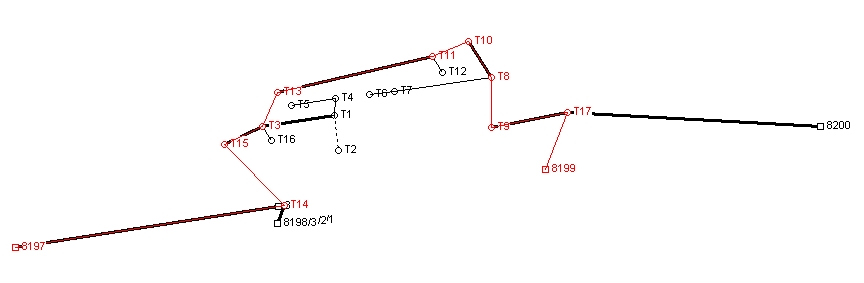

Проблема при формуванні ходів. Виникає вона досить часто (можливо і завжди), якщо вручну вбивати прилеглі кути до опорних точок.
Є хід з координатною привязкою сформований на основі польового файлу даних. Z_pryladu.zip (11.1 KB)
Привіт. Працюю в Credo_Dat 3.1. в даній програмі для розрахунку зйомки вихідними можутить бути будь-які точкт ходу, а не твльки станції. Поясніть, чи можна в Geodesy вводити координати знятих точок, якщо вони не використовувались як станції і тахеометр ми на них не ставили. (Тахеометр Sokkia 630Rk, якщо це має значення). Дякую.
В самій програмі така задача не під силу. Але можно використати модуль строгого зрівнення gama-local - вона зможе розібратися з досить складними випадками (визивається командою Уравнивание|Уравнять). Основна проблема - це виділення пікетних точок, тобто тих, що не требеа зрівнювати. Для цього потрібно настроїти імпорт (див. Ход|Параметры|Импорт) перед тим, як відкривати файл, отриманий з приладу. Довідка містить більш детальний опис методики, див. розділи Импорт измерений электронным тахеометром та Уравнивание.

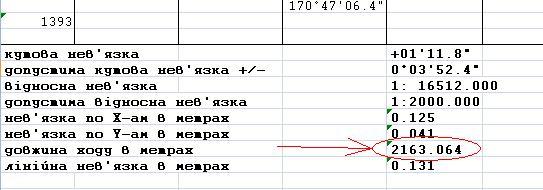

У відомості по горизонтальній зйомці в графі довжина ходу в метрах відображається сума НАХИЛЕНИХ віддалей. Хоча правильно було б, як на мене, сумувати вже приведені (горизонтальні) відстані.
Раніше для обробки польових робіт (введення данних знімань вручну з польового журналу) використовував інвент, вирішив перейти на модуль діджитал "геодезія " і зіткнувся з проблемою розвороту точок , викенутих в режимі тахеометрія після обовязкової команди “Уровнять” , скоріше за все в мене введені невірні параметри урівнення,
дайте будьласка стандартні параметри урівнення для тахеометра Leica TC405 ,в форматі ряду скріншотів всіх вкладок меню ход >параметри та меню ход>исходние данние
Параметри урівнювання задаються не для конкретного приладу, а для певного виду робіт, в залежності від точності. Щоби щось рекомендувати, треба подивитись ваші дані. Приєднайте файл, отриманий з приладу та координати вихідних точок або вишліть їх на help@vingeo.com. Також поясніть детально суть проблеми.
Види робіт - планове знімання на місцевості та прокледення ходів для місцевих мереж , дані вимірювань ( горизонтальні кути та гор. довжина) записуються в полі в журнал, потім в офісі вручну “забиваються” в компютер, в режимі тахеометрія , проблема в тому що внаслідок урівнення перехідні точки “урівнються” занадто сильно, і пікети та подальші точки викинуть з них ідуть далі уже з наростаючою похибкою,… чи можна якось відключити обовязковість урівнювання (чи задати якісь параметри щоб воно було нульовим) для тахеометрії а залишити його тільки для теодолітних ходів?
Не можна, а навіть потрібно вилучити тахеометрію з урівнення. Для цього треба розрізняти нумерацію точок. Наприклад, точки ходів задавати починаючи з 5000 в так далі - 5001, 5002. А пікетні від 1 і по порядку: 2, 3 і т.д. Це описана у справці по програмі у розділі Уравнивание.
В вашому випадку треба настроїти програму: Ход|Параметры|Импорт, там має бути вибрано По умлочанию, далі включаємо опцію Нумерация точек геодезического обоснования, вибираємо Число і навпроти нього вказуємо: >4999
для випадку, якщо нумерація точок ходів, починається з 5000. Також можна розрізняти точки по присутності букв у номері пункту чи використовувати опції: По номерам исходных точек, По номерам станций, По уникальности номеров. Більш докладну інформацію з цього приводу можна знайти у довідці, див. розділ Интерфейс пользователя|Параметры.
Сделал в Excel для SOKKIA преобразование файла SDR в формат, удобный для чтения и распечатки полевого журнала SOKKIA_преобразование файла SDR.rar (74.3 KB)
У нас Sokkia Set 610 … нельзя ли поподробнее обяснить …как вы делаете съёмку и обрабатываете её с помощью модуля Godesy. вплоть до експорта в Ged. Был-бы очень признателен.
Опыт работы с тахеометром 6 лет.. с Дигиталом 2 года… с модулем Геодезии не знаком вообще так как боюсь его как огня…
С координатами в тахеометре не работаем, съёмку приводим в вид для импорта в Автокад… в автокаде “раскручиваем” съёмку садим на координаты и только тогда включается Дигиталс…
Думаю пора завязывать…
Файл съёмки участка.. а также с пеереходными станциями прилагаю..
помогите избавится от автокада… за ним осталась только геодезия… !!!_ARXIV.rar (687 Bytes)
Расскажите, где именно в этих файлах координаты. Текстовые файлы можно обработать в Excel, выделить колонки с координатами и вставить список координат в Digitals через буфер обмена.
Бояться программ не надо и для меня вообще непонятна причина такой геодезофобии
Объясните подробней насчет переходных станций.
В принципе, для работы с SDR файлами в модуле Геодезии ничего подстраивать специально не надо. Достаточно придерживаться определенного принципа нумерации точек. Например, все точки обоснования нумеруются от 5000 или имеют букву в номере. Это правило необходимо прописать в настройках (Ход|Параметры|Импорт) выбрав прибор SOKKIA SDR и соответствующие настройки нумерации ниже. Это более подробно описано в справке по программе, в разделе Интерфейс пользователя|Параметры|Импорт
Если все настроено корректно, то при открытии файла пикетные точки будут отображаться синими кружечками, а точки обоснования - синими в окне Импорт. Если что-то было некорректно прописано в поле, корректируем проблему перетаскиванием точки. Далее вводим координаты исходных точек в Ход|Исходные данные.
В случае, когда в измерениях присутствуют засечки или другие измерения, отличные от обычных ходов, используем команду Уравнивание|Уравнять
Это все описано в справке, так что пробуйте и если что-то не получится, обращайтесь.
