при обробці файлів з Nikon’a (*.RAW) пікетні точки закидує в точки ходу а напрямок на наступну точку ходу в пікети, при завантаженні *.SDR з пікетами все добре але відлік на задню точку ходу програма несприймає а бере відлік першого пікета на даній станції, в чому причина?
SDR
00NMSDR33V04-01 000029-Feb-08 13:08:111111
10NMSVYASHCH 122211
01KI1 Nikon NPL-332 041811 Nikon NPL-332 04181111 0.000 0.000 0.000
13NM SVYASHCH Downloaded 29-Feb-2008 13:08:28
13NMSoftware: Pre-install version: 1.02
13NMInstrument: Nikon NPL-332
13NMDist Units: Metres
13NMAngle Units: Dec.Degrees
13NMZero azimuth: North
13NMZero VA: Zenith
13NMProjection correction: OFF
13NMC&R correction: ON
13NMCoord Order: NEZ
13NMClient:
13NMDescription:
13NMTilt Correction: VA:OFF HA:OFF
13NM SVYASHCH Created 27-Feb-2008 11:31:00
13NMTemp:20C Press:760mmHg Prism:41 27-Feb-2008 11:31:31
13NMHA set in Quick Station
02KI ST10.000 0.000 0.000 1.500
07KI ST1 T00.00000000 0.00000000
13NMTemp:20C Press:760mmHg Prism:0 27-Feb-2008 11:36:08
03NM1.550
09F1 ST1 18.23 92.96888889 126.99777778
09F1 ST1 28.42 94.42416667 165.51833333
09F1 ST1 342.83 90.73583333 302.35250000
09F1 ST1 440.11 90.06055556 1.81333333
09F1 ST1 533.98 90.06027778 5.39583333
09F1 ST1 630.97 90.06055556 11.32694444
09F1 ST1 729.91 90.06055556 23.13527778
09F1 ST1 832.50 90.06055556 30.74138889
09F1 ST1 938.38 89.98333333 33.84861111
09F1 ST1 1039.34 88.65472222 60.94583333
09F1 ST1 114.81 91.51194444 90.34861111
09F1 ST1 125.61 94.55444444 121.24916667
09F1 ST1 133.39 92.30194444 9.55500000
09F1 ST1 142.67 89.06194444 348.59750000
09F1 ST1 1563.30 89.84027778 309.90722222
13NMTemp:20C Press:760mmHg Prism:41 27-Feb-2008 11:58:37
03NM1.500
09F1 ST1 ST277.124 90.19500000 359.98138889
13NMTemp:20C Press:760mmHg Prism:41 27-Feb-2008 12:00:53
13NMHA set in Quick Station
02KI ST277.124 -0.025 -0.262 1.500
07KI ST2 ST10.00000000 0.00000000
03NM1.550
09F1 ST2 1659.307 89.69944444 56.34083333
09F1 ST2 1746.336 89.30694444 68.36416667
13NMTemp:20C Press:760mmHg Prism:0 27-Feb-2008 12:03:05
09F1 ST2 1851.55 90.69527778 58.21527778
09F1 ST2 1929.27 90.69611111 7.37527778
13NMTemp:20C Press:760mmHg Prism:41 27-Feb-2008 12:07:13
09F1 ST2 2060.028 90.79361111 237.26972222
13NMTemp:20C Press:760mmHg Prism:0 27-Feb-2008 12:07:30
09F1 ST2 2170.26 90.38277778 238.85222222
09F1 ST2 2238.18 90.38333333 239.06000000
09F1 ST2 236.62 90.38305556 243.34583333
13NMTemp:20C Press:760mmHg Prism:41 27-Feb-2008 12:08:17
09F1 ST2 2493.504 91.00333333 281.12638889
09F1 ST2 2596.736 90.66305556 279.14333333
09F1 ST2 26100.341 90.70444444 280.27694444
13NMTemp:20C Press:760mmHg Prism:0 27-Feb-2008 12:09:13
09F1 ST2 2730.14 90.82277778 232.01388889
09F1 ST2 2832.54 90.66722222 221.60083333
13NMTemp:20C Press:760mmHg Prism:41 27-Feb-2008 12:10:27
09F1 ST2 2970.624 89.06694444 313.24500000
09F1 ST2 3072.170 88.86361111 313.94861111
13NMTemp:20C Press:760mmHg Prism:0 27-Feb-2008 12:11:28
09F1 ST2 3126.24 90.91166667 57.48472222
09F1 ST2 3255.13 88.25027778 75.78527778
09F1 ST2 3345.08 89.90138889 332.33361111
09F1 ST2 3444.59 89.90138889 324.62638889
09F1 ST2 3531.91 90.44416667 343.24083333
09F1 ST2 3679.56 90.36333333 262.50277778
09F1 ST2 3770.89 90.28944444 233.85055556
09F1 ST2 3833.49 85.18750000 165.22750000
09F1 ST2 3929.58 85.51888889 162.90750000
09F1 ST2 4028.13 85.51916667 155.84111111
09F1 ST2 4128.71 84.43527778 153.77805556
09F1 ST2 4220.40 86.80027778 142.79111111
09F1 ST2 4321.88 86.80000000 135.12000000
09F1 ST2 4422.43 86.80000000 136.66333333
09F1 ST2 4529.38 87.08638889 122.44444444
09F1 ST2 4632.35 87.08638889 121.00055556
RAW
CO,Comments:
CO,Downloaded 04-Jul-2008 12:37:38
CO,Software: Pre-install version: 1.02
CO,Instrument: Nikon NPL-332
CO,Dist Units: Metres
CO,Angle Units: DDDMMSS
CO,Zero azimuth: North
CO,Zero VA: Zenith
CO,Coord Order: NEZ
CO,HA Raw data: Azimuth
CO,Tilt Correction: VA:OFF HA:OFF
CO, YACKIV Created 03-Jul-2008 13:37:53
CO,Temp:20C Press:760mmHg Prism:0 03-Jul-2008 13:38:18
CO,HA set in Quick Station
ST,ST1,T0,1.500,0.0000,0.0000
SS,T0,1.500,31.56,0.0000,92.4058,13:38:29,
SS,1,1.500,27.93,79.1027,90.4920,13:38:48,
CO,Temp:20C Press:760mmHg Prism:41 03-Jul-2008 13:39:07
SS,2,1.500,97.419,358.3916,92.3356,13:39:07,
CO,Temp:20C Press:760mmHg Prism:0 03-Jul-2008 13:39:22
SS,3,1.500,20.15,107.2728,89.1523,13:39:22,
SS,4,1.500,9.47,130.3346,88.0141,13:40:46,
CO,Temp:20C Press:760mmHg Prism:41 03-Jul-2008 13:41:03
SS,5,1.500,106.394,12.5645,91.5400,13:41:03,
CO,Temp:20C Press:760mmHg Prism:0 03-Jul-2008 13:41:22
SS,6,1.500,13.98,148.2508,88.0930,13:41:22,
SS,7,1.500,28.73,104.3437,88.3147,13:41:42,
SS,8,1.500,8.48,180.4301,92.5453,13:42:05,
SS,9,1.500,15.67,211.1539,88.2454,13:42:24,
SS,10,1.500,11.84,224.2835,88.2454,13:42:35,
SS,11,1.500,23.96,241.2705,78.3030,13:43:49,
CO,Temp:20C Press:760mmHg Prism:41 03-Jul-2008 13:44:03
SS,12,1.500,25.531,103.4828,89.2246,13:44:03,
CO,Temp:20C Press:760mmHg Prism:0 03-Jul-2008 13:44:38
SS,13,1.500,20.84,106.4934,89.1523,13:44:38,
SS,14,1.500,32.56,165.2118,87.1920,13:44:58,
SS,15,1.500,23.21,158.5154,87.1921,13:45:15,
SS,16,1.500,25.25,149.3420,84.5244,13:45:31,
SS,17,1.500,14.23,183.5149,81.0448,13:46:00,
SS,18,1.500,15.26,200.4630,81.0509,13:46:12,
SS,19,1.500,11.10,139.4225,90.3057,13:46:27,
CO,Temp:20C Press:760mmHg Prism:41 03-Jul-2008 13:46:49
SS,ST2,1.500,51.582,172.0952,87.0939,13:46:49,
CO,Temp:20C Press:760mmHg Prism:41 03-Jul-2008 13:48:27
CO,HA set in Quick Station
ST,ST2,ST1,1.500,0.0000,0.0000
CO,Temp:20C Press:760mmHg Prism:0 03-Jul-2008 13:49:59
SS,20,1.500,31.14,353.1629,90.5536,13:49:59,
CO,Temp:20C Press:760mmHg Prism:41 03-Jul-2008 13:51:28
SS,21,1.500,21.516,68.3647,91.4358,13:51:28,
SS,22,1.500,20.427,73.3221,90.4828,13:51:50,
SS,23,1.500,19.832,90.1758,90.3056,13:52:07,
SS,24,1.500,15.504,273.0431,90.0759,13:52:54,
SS,25,1.500,16.882,294.4916,90.3008,13:53:04,
SS,26,1.500,9.905,331.4028,92.0413,13:53:39,
Для того, щоб програма коректно розділяла точки на пікети/не пікети треба настроїти параметри імпорту. Для цього відкриваємо вікно настроєк командою Ход|Параметри. Переходимо на закладку Импорт, вибираємо формат з випадаючого списку угорі, наприклад, Nikon. Для Ваших даних потрібно включити опцію Нумерация точек геодезического обоснования, вибрати опцію Буква та Произвольно (навпроти опції Буква). Також можна встановити опції По номерам исходных точек та По номерам станций. При таких настройках усі точки з номерами, в яких присутні букви будуть сприйматись, як точки геодезичної мережі, а всі решта - як пікети.
Так само настроюється імпорт і для любого іншого формату даних. Але я рекомендую користуватися родним форматом для кожного приладу, у Вашому випадку Nikon.
Більш детально по настройках імпорту можна довідатись із Справки програми, див. розділ Интерфейс пользователя|Параметры|Импорт.
В мене була така проблемка, навіть при включеній опції Нумерация точек геодезического обоснования, та вибраних пунктах Буква та Произвольно .
Щоб цьому запобігти, потрібно в полі перше вимірювання на станції виконувати на точку ходу (назвавши її іменем, яке складається з букви) , а не на пікетну точку.
В принципі це проблема не смертельна. Правильна послідовність точок легко змінюється у вікні Измерения.
Именно это строго рекомендуется в документации к программе.
Вишліть, будь-ласка, приклад даних, з якими у Вас виникала проблема.

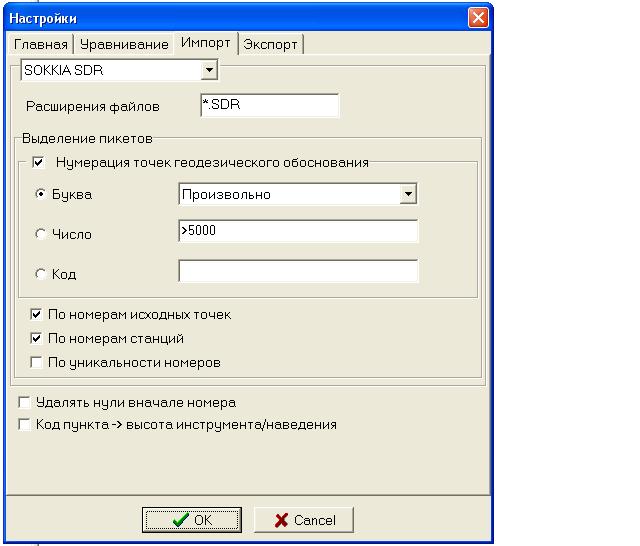

При таких настройках

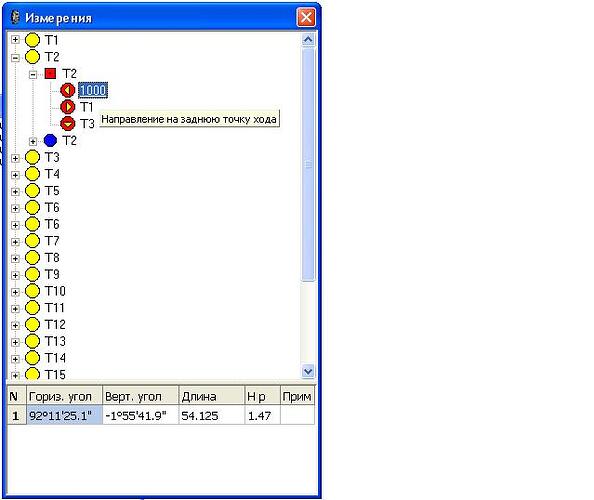

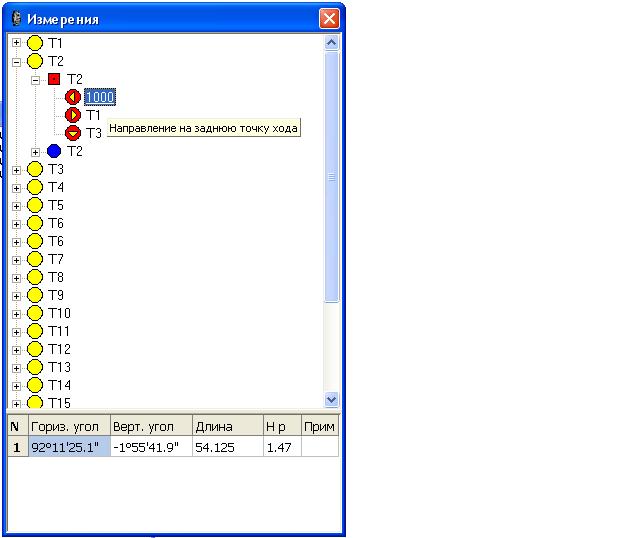

точка, яка була виміряна першою, навіть якщо в її імені немає букви, сприймається як точка ходу:
Висилаю файли: 1.gdm та 1_.sdr
1.rar (11.7 KB)
1_.rar (11.2 KB)
Але, як я уже говорив, проблема не смертельна. Жити можна
Проблема исправлена, пробуйте новую версию.
Попробував. Тепер все правильно.
Хочу сказати про ще одну проблемку. Іноді буває, що у вікні Исходные данные координати вихідних точок заокруглюються до двох знаків після коми.
Тобто:
- я ввожу координати з трьома знаками;
- працюю в програмі;
- закриваю її;
- наступного сеансу роботи відкриваю програму - і замість трьох знаків в координатах точок тільки два.
Якусь закономірність прослідкувати в таких випадках мені не вдалося. Можливо треба встановити якусь настройку?
К сожалению, с подобной проблемой никогда не встречался. Если было введено с 3-мя знаками, то никуда они не пропадали.
Другое дело, это вывод отчетов. Количество знаков в отчете зависит от настройки Ход|Параметры|Точность. Более подробно это описано в справке по программе.
Проблема якраз не у кількості знаків у звіті.
Заокруглюються координати в діалозі Исходные данные. Цю проблему помітив випадково, коли роздрукував Відомість теодолітного ходу і там побачив, що в координатах вихідних пунктів тільки два знаки. Відкрив діалог Исходные данные - там вони теж були заокруглені до 2, хоча в попередньому сеансі роботи я вводив по три знаки. Відповідно і координати інших точок ходу були обраховані з помилкою.
Навіть не можу уявити де координати можуть заокруглюватися, крім як перед видачею звіту. Але заокруглення відбувається тільки для звіту, а самі значення залишаються незмінними у пам’яті.
Не зважаючи на це, хотілося б подивитися на файл, в якому виникла проблема.
Коли знову зявиться така проблема, то я вишлю файл.
У мене така пропозиція, можливо потрібно створити можливість, щоб можна було задати різні шаблони експорту для експорту пікетів і експорту схеми ходів.

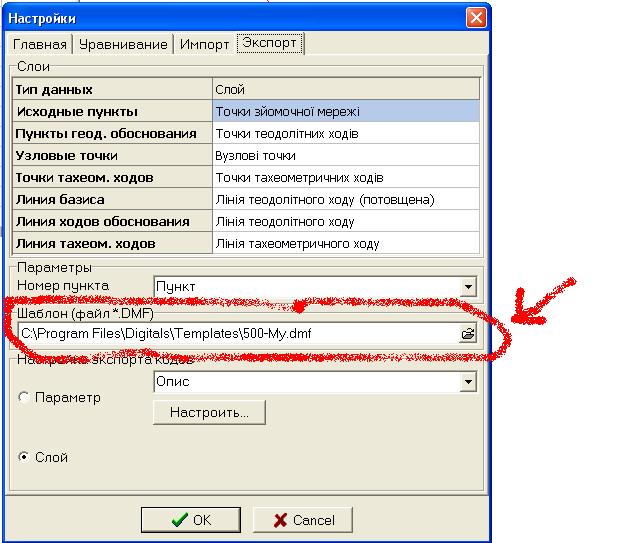

Я при експорті кожного разу вручну міняю шаблон для точок і для схеми. В шаблоні для схеми в мене знаходиться декілька умовних знаків, які я використовую для оформлення Схеми теодолітного ходу. А в шаблоні для пікетів у мене всі умовні знаки 500 масштабу.
Якщо я правильно зрозумів, то якщо в діалозі Данные для експорта в групі перемикачів Укажите станции відмітити пункт Указанные і ввести назву станції (станцій) тахеометрії (див. рис.), то в файлі DMF ми повинні отримати тільки пікети зняті на цій станції (станціях).
Але замість цього я отримую тільки файл з точками всіх станцій, без жодного пікету.
Що я неправильно роблю?
Треба вказувати не назви станцій, а їх номера по порядку, як вони йдуть у таблицях. Наприклад, маємо 5 станцій з пікетами, а нам треба з них отримати тільки 2, 3 і 4 станції. Тоді достатньо вказати:
2-4
або
2,3,4
Ще одна проблемка.
При обробці теодолітного ходу програма зовсім неправильно його порахувала.

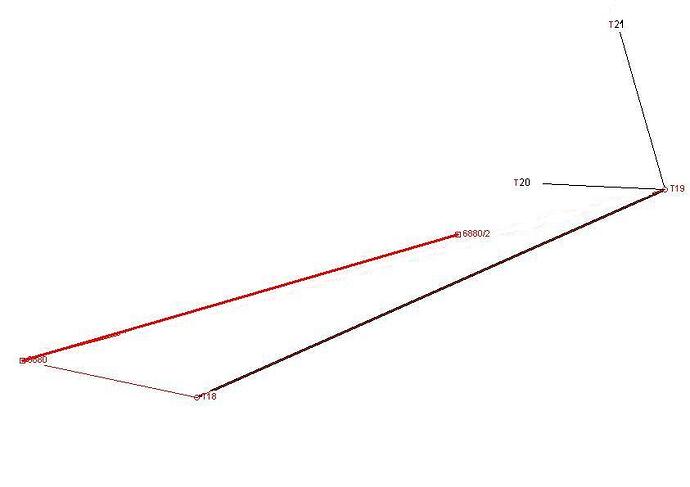

Правильна схема ходу повинна бути така:

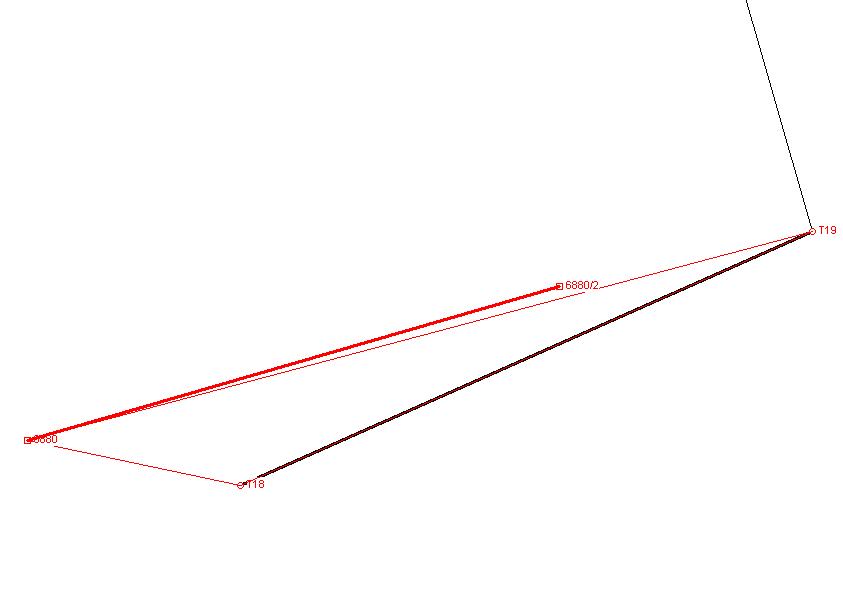

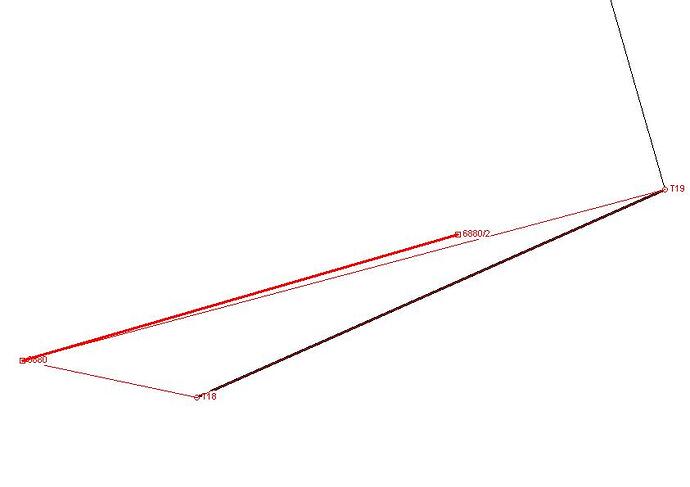

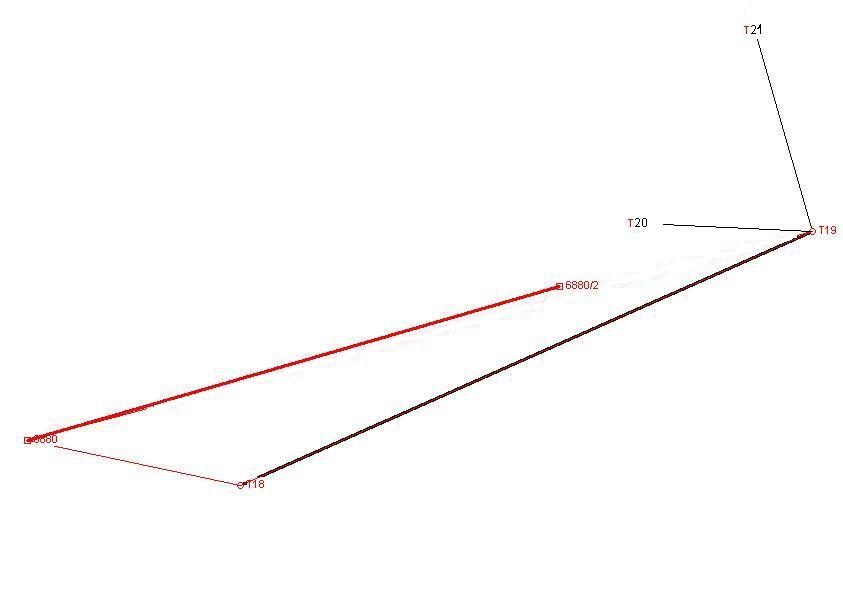

А програма чомусь замикає хід з Т19 на пункт 6880, причому Т20 зовсім пропадає
:
Висилаю файли (всі файли знаходяться в архіві 1.RAR):
- 1.sdr;
- 1.gdm;
- 1.gds.
1.rar (8.75 KB)
Ця проблема пов’язана з невірною інтерпретацією хода: він сприймається як замкнений. Але якщо для точки Т20 задати будь-який кут, наприклад 0 (це немає значення, бо цей кут буде ігноруватися), то хід порахується правильно.
Ще одна проблемка посерйозніше .
Виникла при обчисленні нівелювання.
Колись дуууууже давно абчислив хід, створив відомість нівелювання і все було нормально.
Тепер я відкриваю цей же файл, нічого не змінюю - генерую відомість - і бачу що невязка в ході більше двох метрів.
У мене збереглась стара відомість і я порівняв її з новою.

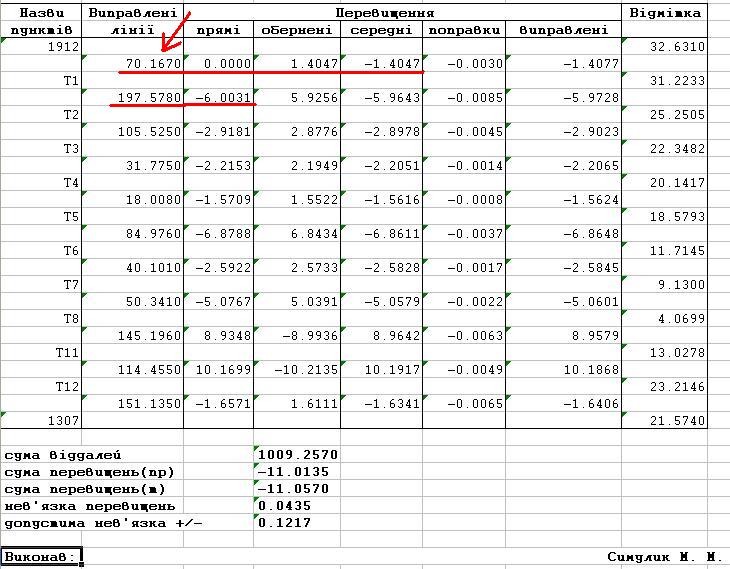

В новій (неправильній) відомості програма показує відстань між першою і другою станціями таку саму, як і між другою і третьою (див. рис.). Відповідно неправильно вираховується перевищення між першою і другою станціями.

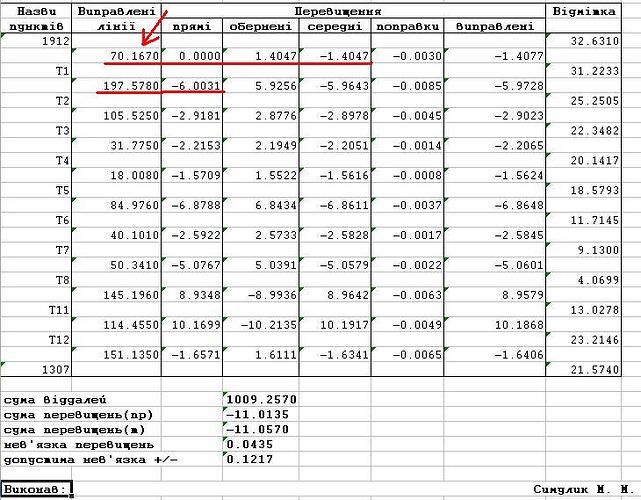

Відомість, вирахована раніше (правильно)

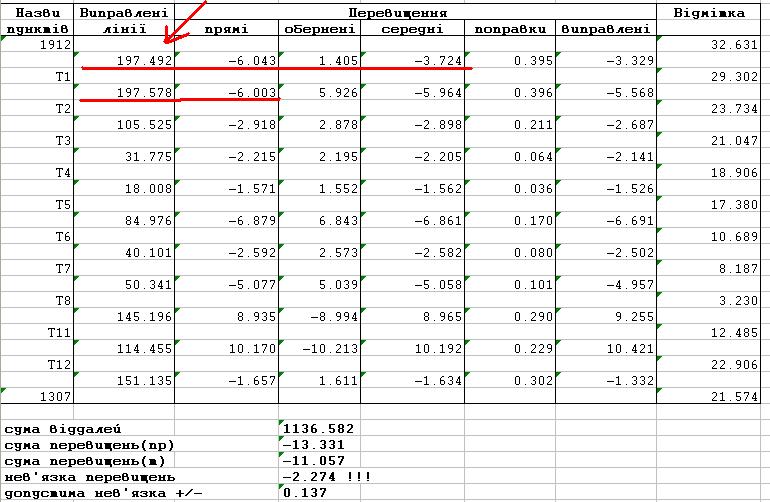

Відомість, вирахувана зараз (неправильна)
Висилаю файли відомостей та GDS-файл.
ÐівелюваннÑ.rar (7.92 KB)
Проблема в настройках програми. Відключіть опцію Вычислять высоты по ходам у Параметры|Главная і обчилення будуть виконуватися корректно, в точності, як у старому варіанті.
