Пример шаблона “Схеми розташування земельної ділянки” для хмл-файлов, автоматически подгружающий растровые подложки.
Файл %DigitalsFolder%\Rasters.dmf должен содержать объекты - блоки триангуляции растров использующихся для подложек, его можно сформировать автоматически скриптом:
;Скрипт создает(на основе XMLNormal.dmf) файл Rasters.dmf в папке Digitals
;и вставляет в него контуры растров из папки Digitals\Orthos
$PP=@ProgramPath
@FileNew $PP\Rasters.dmf /Template=$PP\Templates\XMLNormal.dmf
@Map.InsertTriangulation $PP\Orthos\*.tif
@Map.SelectAll
@Map.FrameSelected
Вид | Показать все
Файл | Сохранить
Для формирования схемы откройте xml-файл, пометьте участок в нем и выберите Сервис-Документы-
Для нахождения пересечения рамки схемы с границами растров использовалась функция @Map.Object[N].OverlayList [Layer], доступная в новой версии ged.exe

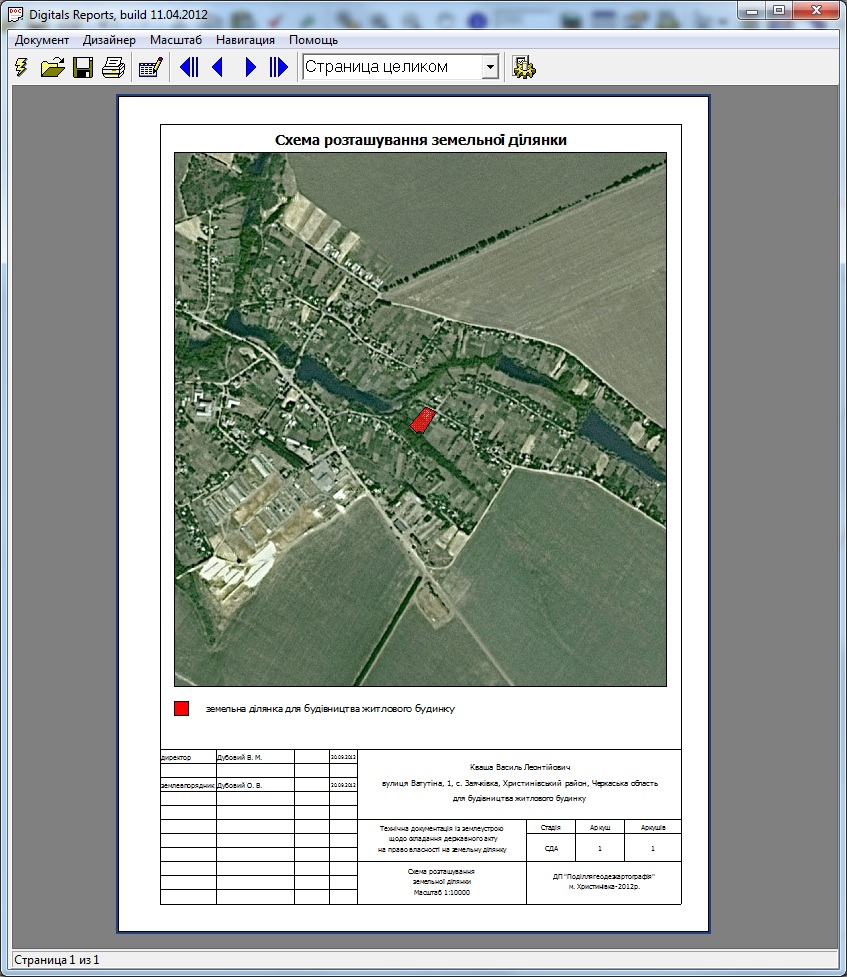

Результат:
