Вероятно проблема в том, что растр не трансформирован.
Общий случай здесь:
Описан вариант сшивки нескольких в один с трансформацией. В принципе все то же можно сделать и для одного растра. Трасформированый растр удобно вставлять по ссылке.
А каким образом практикуете сшивку сканированных растров, например дежурные карты, в один? Что-то никак не могу “догнать”.
Для сшивки надо просто привязать растры.
В том-то и дело: на дежурных картах сетки нет. Как быть?
тогда попробуйте привязать по известным координатам углов зданий и ещё чего-нибудь на местности известного, с координатами, сколько листов то хоть?
В том-то и дело, что есть 10 шт. и 15 шт. Т.е. всю карту привязать реально (перекрестки дорог, углы полей и т.д.), а каждый кусочек, по типу Credo Transform?
молодец, я себе сшивал тем чем Вы сказали,очень удобно и легко(не в обиду) надеюсь прога есть?
Дякую, воно. Але, виходить, що для роботи з растром необхідно крім сканування, орієнтування, ще і трансформування.
Чому при: вставити-растрове зображення-вибрати збільшення- 1:1 (а інколи і 1:2) - растр не вставляється???
Если растр большой, то просто не хватает памяти. Если вставлять растры не по ссылке они внедряются в карту и полностью загружаются в память. Используйте увеличение 1:4 и мельче. Либо трансформируйте растры так, чтобы их можно было вставлять по ссылке.
Я поступаю так:1.Созал шаблон Ситуационный план.DMT.2.Выделяю Участок и через Сервис/Документы/Ситуационный…(как в шаблоне “кадастровый план”)любуюсь заполненными параметрами.3.При открытом ортотрансформированном растре (в окне с участком) делаю прямоугольную рамку в слое 0 заданного размера(для А4- 1600х1800м),выделяю и через Сервис/графический фрагмент получаю в нужном масштабе изображение,далее “в буфер”.4.Перехожу на закладку “Ситуационный план”,Вставить.Готово.
в данном случае надо заметить, что размер картинки ещё зависит от выбраного разширения(dpi).
А в каком масштабе вставляется графический фрагмент? Хотя Vasilij, видимо, редкий гость на форуме…
масштаб картинки вы выбираете в диалоговом окне Сервис/Графический фрагмент,
при вставке в карту масштаб будет выбран автоматически, то есть размер картинки зависит от масштаба плана в который в тот момент вставляется картинка (действительно для разрешения dpi 100*100, при другом разрешении картинка будет увеличиваться)
можно вставлять картинку в выделенную рамку, но тут уже надо соблюдать пропорции исходной рамки для Сервис/Графический фрагмент и рамки в которую производится вставка (здесь можно регулировать «качество картинки» dpi, не изменяя размера картинки ситуации)
А можно ролик обучающий..по вставке растра в заданную область на формат А3-А4, тоесть так сказать сделать “Схему розміщення”.
Исходный файл растра не в масштабе (например принтскрин).
Дай тебе Бог здоровья, счастья и всех благ…
Такой благодарности здесь на форуме я ещё отродясь не видела

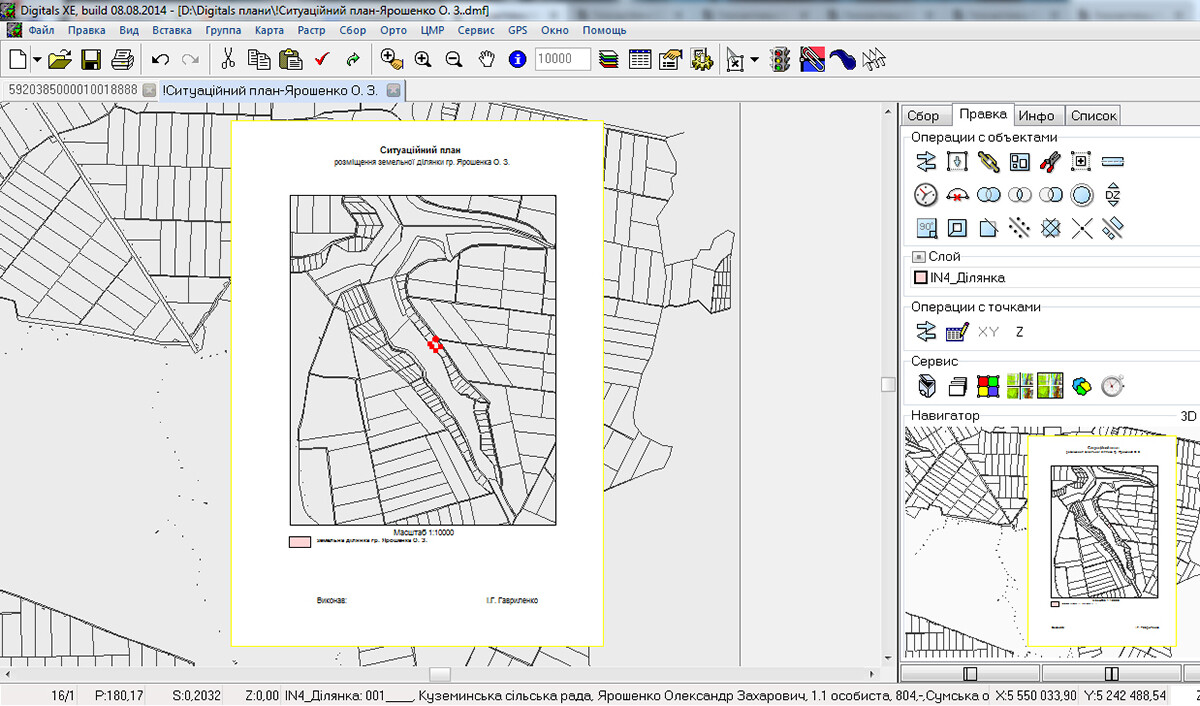

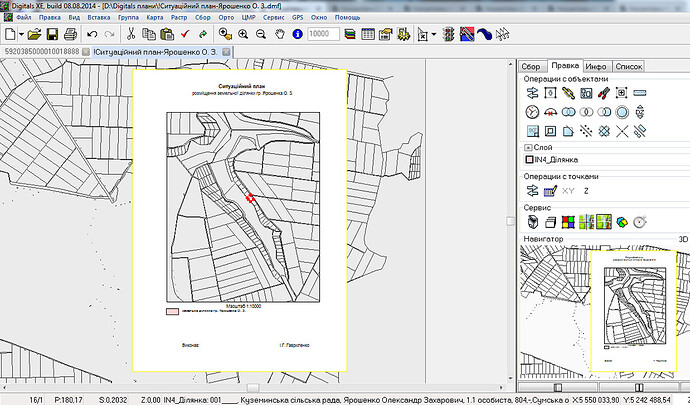

Добрий день. Таке питання: маю розбивку колгоспу на земельні частки (паї), через функцію “извлечь участок в ин4” витягаю обмінник, формую плани та звіт. Питання: як сформувати ситуаційний план таким чином щоб на ньому було відображено розбивку з розпаювання? Я роблю так: ін4 ділянка → Сервис Документи Ситуаційний план, потім Вставка Внедренная карта і вибираю *.dmf зі своїм розпаюванням. На екрані все чудово лягає, але на принтер виводиться шаблон та моя ділянка на сірому фоні, а розбивка чомусь не друкується. Що я роблю не так і як потрібно правильно формувати щоб мати ділянку на фоні розбивки?
При такому способі (і через вставку графічного фрагменту), як на відео не зберігається масштаб карти (хоч в шаблоні під растром вказано 1:10000
В мене є інший варіант, навіть два варіанти.
Варіант 1 (яким користувався досі):
В шаблоні плану за допомогою шару Секущая лінія створюється складний полігон на фон усього плану із диркою в тому місці, де має бути видно растр.
Шар Секущая лінія робимо з білою заливкою і статус видимий. Схожий зразок у стандартному шаблоні дистрибютиву digitals “Схема размещения участка” (додаю нище файл).
Потім відкриваю мою ділянку. Вставляю звичайний растр через вставка/Растрове зображення. Виділяю все разом і копіюю.
Переходжу на уже сфорфомваний шаблон Плану і Вставка/в іншому масштабі/ 10000. Відразу пересуваю вставлене так, щоб у вирізаному віконечку появився потрібний участок растру із ділянкою. На задній план. Все.
Недоліком даного способу є те, що коли растри дуже великі, їх не хоче вставляти у форматі 1:1. А коли вибирати 1:2 чи нищі, то втрачається якість трохи.
Варіант 2
В шаблоні створюється растрове зображення (вставка/ растрове зображення), яке раніше було експортовано у файл bmp(tiff) із потрібними розмірами.
А потім при наступних формуваннях плану просто замінюємо в параметрі Raster Image шлях до файлу. Для того, щоб обновилося зображення нажимаємо через контекстне меню Активне приєднання (знімаємо і ставимо знову галочку). все.
Це навіть можна робити автоматично за допомогою скрипту. А якщо зберігати растри у тих же папках, що і обмінний файл і з одинаковими назвами, то навіть без діалогового вікна вибору растру.
Головне, щоб розміри зроблених растрових зображень були одинаковими. Тоді і масштаб буде збережено. Бо нові зображення автоматично підганяються під розміри уже існуюючого квадратика.
Єдина проблема, яку я поки що не знаю, як вирішити, це те, що растрове зображення у шаблоні dmt має бути в шарі Видимий, бо інакше при формуванні звіту воно просто зникає. Тобто, треба кожен раз, перш ніж вказувати шлях до нового растру, переводити статус зображення у Правка. Може хтось знає, як скриптом змінити статус шару?
І як задати функції @Dialog.OpenFile відразу два розширення *bmp та *tiff?
@Map.Layers.SetState Number State(0/1/2/3)
Изменяет статус слоя: 0 - Правка, 1 - Пометка, 2 - Видимый, 3 - Скрытый
