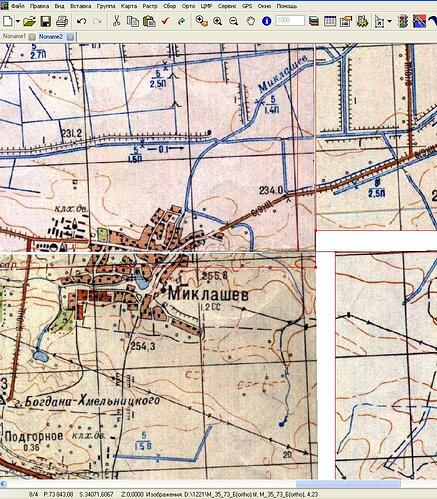

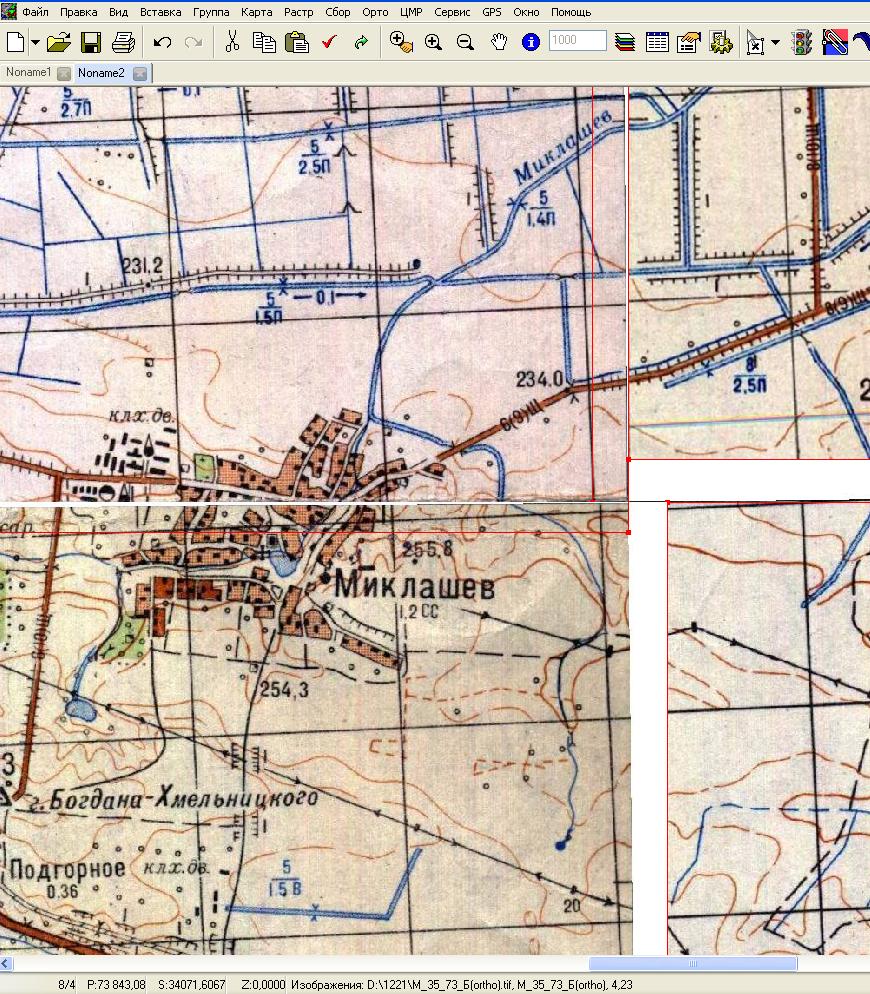

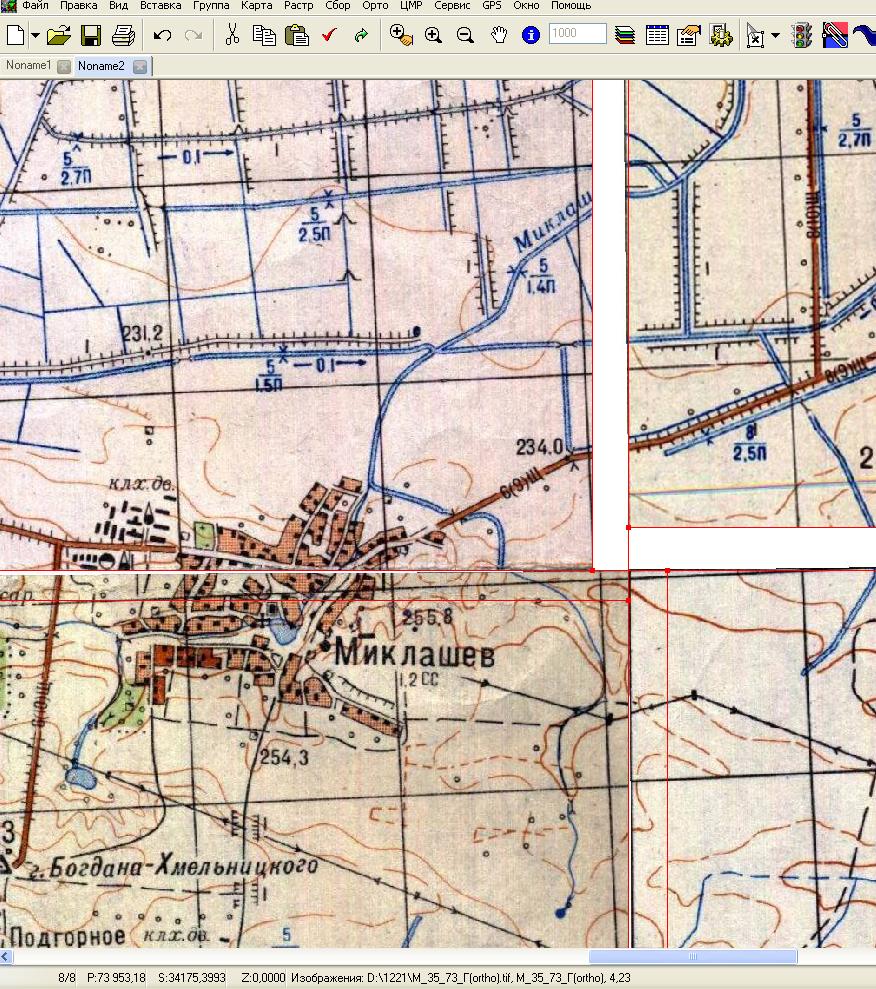

Доброго дня. Прошу пiдказати, як забрати бiлi краї малюнкiв, якi зробилися пiсля створення ОРТО? Малюнок додаю.
Робив наступне:
Дякую.
Скористайтесь можливістю “маскування” частини растру. Якщо в межах растру зібрати полігон, а потім, помітивши контур растру, виконати команду Складний полігон, що на панелі Правка, то растр за межами полігону “замаскується”. Маскування можна виконувати для декількох растрів одразу.
У випадку топографічних карт в якості маскувального полігону звичайно використовується рамка трапеції (якщо їх у вас немає, то можна спробувати їх створити автоматично за допомогою Вставка - Разбивка на листы - закладка Номенклатурная).
Прибрати маскування можна видаливши внутрішній сегмент складного полігону (або розваліть складний полігон на частини, або підведіть курсор до внутрішнього контра і натисніть Del).
Дякую. Я так зрозумiв, що спочатку зробити маскування, потiм зшити все в один малюнок i прямокутною рамкою його розбити, щоб в подальшому можна було вiдкривати поодиночнi фрагменти вставкою TIF. З кривою рамкою його нiяк не вдасться зберегти без бiлих зарамочних фрагментiв?
“Крива” рамка - номенклатурна трапеція, так вона не прямокутна
але хiд моїх думок правильний?
Ви можете зберегти все поле “замаскованих” растрів, що вставлені як активне посилання, і користуватися в такому вигляді, підключаючи необхідні.
Як варіант, поле растрів можна “нарізати” квадратними листами. Скористайтеся командою Орто - Нарезать по листам. На виході отримаєте нові квадратні (або прямокутні, якщо хочете бути не таким як усі ) растри, які не потрібно буде маскувати. Звісно, це вже буде якась власна нумерація листів (номенклатура).
Збережіть рамку, яка обмежує відображення растру, в dmf-файл з тим самим ім’ям, що і у растра. Тоді при вставці растра, ця рамка буде підгружатись автоматично.
Дякую. Скористався Вашими пропозицiями i порадами. Створив “свою” номенклатуру, оскiльки в майбутньому це менi знадобиться. Пишу сайт, на якому потрiбно буде пiдгружати пiдкладку i розбивка растру на прямокутнi квадрати є необхiдною. Дуже дякую за пораду.
Ще одна пропозицiя, правда не по темi. При завантаженнi пiдкладки з публiчної є векторизацiя об’єкту при натисканнi мишкою на графiчну область. Пiд час експериментiв я зауважив, що сервер карти дає координати (правда в своїй СК) в GET response (2672604.27909234,6432271.93700144 2672596.59348895,6432322.74059771…) якi можна використати для правильнiшого формування контуру (зберiгаються кiлькiсть точок i конфiгурацiя бiльш реальна). Не знаю, наскiльки це законно, але…
Номеклатурна рамка - прямокутник в географічній системі координат, в прямокутній - “все складно”
Доброго дня.
В Digitals 2015 року при ортотрансформації растру, якщо не активований компонент Ортофото, то при виборі dpi більше 100 видавало попередження, що моя версія програми не дає можливості створити ортофото з розширенням більше 100. Тепер цього попередження немає. Але, вибираючи dpi більше 100, якість ортофото все одно така, як на 100.
Взагалі, де можна подивитися опис компонента Ортофото в демо-версії та у ліцензійній версії? Це тільки якість зображення гірше, чи є ще якісь обмеження?
Компонент Ортофото потрібен для ортотрансформування аерофотозйомки (аеро-, космо- та наземної). Для ортотрансфорації сканованих карт, планів та ортофото компонент Ортофото не потрібен та DPI не обмежений.
