Не могу разобраться

[user93]

С дижиталс ни когда не работал. Не могу разобраться как сделать…
Есть текстовый файл *.txt с данными вида № точки, координата x, координата y, пример:

3213 -10618,853 -10256,055
2556 -10479,222 -10409,222
1 -9245,775 -11390,736
2 -9242,602 -11392,314
3 -9242,201 -11392,492
4 -9231,381 -11398,470
5 -9230,694 -11397,348
6 -9228,821 -11398,340
7 -9229,322 -11399,604
8 -9225,982 -11401,510
9 -9225,302 -11402,457
10 -9228,456 -11398,022

есть полевой журнал, где например указано что точка 3213 и 2556 это пуннкт полигонометрии, точки 1,2,3,4 составляют углы дома, 5,6 столбы, 7,8,9,10 деревья и т.д.
как запихнуть в программу все точки разом,потом указать точки 1,2,3,4 и они образовали полигон(здание), указать точки 1,2,3,4 и они приобрели вид условного обозначения деревьев и т.д.
как создать план по точкам из файла в условных обозначениях?

[Olg]

@Геолог

как запихнуть в программу все точки разом

Сервис/Настройки/Правка/Вставка объекта как текст
Ставим галочки на:

• Номер есть
• Поточечно

Заходим в текстовый файл, выделяем все, копируем

Заходим в Диджиталс, выбераем в контекстном меню - Вставка

Далее - Карта/Слои - создаем нужные слои (здание, Пункт полигонометрии, столбы, деревья)
Чтобы не создавать слои можно воспользоваться имеющимся шаблоном той же 2000.

@Геолог

указать точки 1,2,3,4 и они приобрели вид условного обозначения деревьев и т.д.

Выделяем нужные объекты, переносим их в другой слой (Правка/Слой)

@Геолог

указать точки 1,2,3,4 и они образовали полигон(здание)

Чтобы точки преобразовать в полигон, есть команда Сервис/Преобразовать/Точку в полигон

[user93]

Спасибо за ответы!

@Геолог

Чтобы точки преобразовать в полигон, есть команда Сервис/Преобразовать/Точку в полигон

вот это не получается, получается в полилинию а потом замкнуть, а полигон не получается.
и куда девается информация о номерах точек, уникальные номера пропадают, номерует с 1 и тд.
как воспользоваться функцией создание объекта по номерам точек?
слой точек задаю, а параметра содержащего номера нет, как быть?

примечание: все делаю в чистой карте
кстати в природе существует 500.dmf и 1000.dmf на русском языке

[Bondarets_Alexander]

Для ваших входных данных нужно:

1. В Сервис>Настройки>Правка включить Вставка объекта как текст ниже включить Номер есть и Поточечно, остальные опции отключить.
2. Скопировать строки с координатами в буфер и вставить в пустую карту. Точки будут вставлены в первый в списке слоев неслужебный слой, номер(имя) точки запишется в первый доступный этому слою нефиксированный параметр.
3. Далее нужно вынести номера точек в виде подписей на карту. Для этого переключаемся на закладку Инфо на правой панели, находим параметр с именами точек, помечаем мышкой его значение и жмем на кнопку Создание/удаление подписей(та что с глазиком) снизу. Откроется Менеджер подписей в нем кликаем по шаблону Пикет и жмем Создать.
4. Приступаем к созданию объектов. Для этого переключитесь на закладку Сбор, в списке Активный слой выберите необходимый слой, например Будiвлi (слой с шаблона Digitals\Templates\2000.dmf), подведите курсор к первой точке объекта (номер пикета уже указан на карте), и жмите латинское Р (привязка к точке), затем ко второй точке и так до последней. Для завершения объекта нажмите F5, для завершения с замыканием полигона используйте F3. Повторите сбор для всех объектов, выбирая для каждого соответствующий слой.

Вкратце все. Подробнее читайте в справке и на этом форуме.

[Bondarets_Alexander]

Olg@ опередила

а параметра содержащего номера нет, как быть?

Его не будет если вы вставляли точки в карту, созданную без шаблона. В такой карте присутствует лишь один неслужебный слой Default layer и отсутствуют нефиксированные (площадь, периметр и т.д.) параметры. Скачайте полный дистрибутив программы, в нем есть набор топографических шаблонов vinmap.net/digitals-setup.exe.

кстати в природе существует 500.dmf и 1000.dmf на русском языке

Существуют. У нас много пользователей в России. Правда у кого именно спрашивать не подскажу. Попросите на российских геодезических форумах. Может и здесь кто-то откликнется. Я могу выслать шаблоны масштабов 2000, 5000, 10000 с названием слоев на русском языке.

[Dmitry_Zolotar]

Поместите свои точечные объекты в слой типа “Пикет”. Номер пикета после вставки как текст заносится в первый параметр(на стандартном normal.dmf это “Коеф.бонитету”), сделайте его доступным слою.
Далее на закладке сбор выберите нужный слой в выпадающем спике “Активный слой” и нажмите кнопку “Список”.
В появившемся диалоге выберите слой в который поместили пикеты и параметр содержащий номера. В списке номеров точек объекта укажите последовательно через пробел номера пикетов создаваемого полигона/полилинии(галочка “Полигон”)

Geolog.dmf (18.7 KB)

[pippa]

@Bondarets Alexander

Для ваших входных данных нужно:

1. В Сервис>Настройки>Правка включить Вставка объекта как текст ниже включить Номер есть и Поточечно, остальные опции отключить.
2. Скопировать строки с координатами в буфер и вставить в пустую карту. Точки будут вставлены в первый в списке слоев неслужебный слой, номер(имя) точки запишется в первый доступный этому слою нефиксированный параметр.

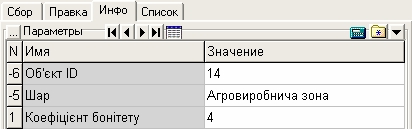

• где ШАР - тот самый первый в списке слоев неслужебный слой
• коефіціент бонітету - тот самый первый доступный этому слою нефиксированный параметр

3. Далее нужно вынести номера точек в виде подписей на карту. Для этого переключаемся на закладку Инфо на правой панели, находим параметр с именами точек, помечаем мышкой его значение и жмем на кнопку Создание/удаление подписей(та что с глазиком) снизу. Откроется Менеджер подписей в нем кликаем по шаблону Пикет и жмем Создать.
4. Приступаем к созданию объектов. Для этого переключитесь на закладку Сбор, в списке Активный слой выберите необходимый слой, например Будiвлi (слой с шаблона Digitals\Templates\2000.dmf), подведите курсор к первой точке объекта (номер пикета уже указан на карте), и жмите латинское Р (привязка к точке), затем ко второй точке и так до последней. Для завершения объекта нажмите F5, для завершения с замыканием полигона используйте F3. Повторите сбор для всех объектов, выбирая для каждого соответствующий слой.

Вкратце все. Подробнее читайте в справке и на этом форуме.

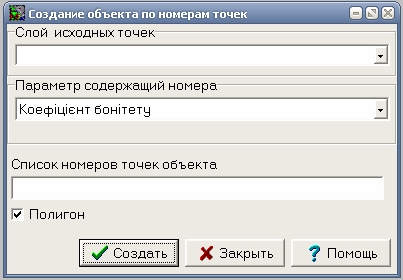

Выбираем инструмент список на панели конструирование

Далее - по смыслу:

И ещё - слой в который вы вставите ваши точки должен быть Одиночный символ или пикет.

Удачи.

[user93]

Olg@, Bondarets Alexander, Dmitry_Zolotar, pippa большое Вам спасибо за ответы, разобрался!
Только есть последний вопрос по теме:
Я создаю новый файл <Чистый>, как в нем можно сделать необходимый мне нефиксированный параметр, со слоями все понятно.

Bondarets Alexander прикрепите пожалуйста русские шаблоны масштабов 2000, 5000, 10000, заранее спасибо.

[Olg]

@Геолог

Я создаю новый файл <Чистый>, как в нем можно сделать необходимый мне нефиксированный параметр, со слоями все понятно.

Параметр создается аналогично слою (кнопка “Редактировать”)
Потом опять заходите в Менеджер слоев, помечаете нужный слой и и нажимаете четвертую слева кнопочку - Параметры слоя, где и выбираете необходимые для слоя параметры.

[Bondarets_Alexander]

Bondarets Alexander прикрепите пожалуйста русские шаблоны масштабов 2000, 5000, 10000, заранее спасибо.

Топографические шаблоны, российский классификатор.
Templates.zip (296 KB)

[user93]

Всем огромное спасибо! Разобрался.

[user88]

Попробуйте другую схему закачки координат.Расширение текстового файла меняем на *dat (1.txt -1.dat).Далее ФАЙЛ/ОТКРЫТЬ/DAT file.Закачанные точки подсвечиваем- СЕРВИС/ПРЕОБРАЗОВАТЬТОЧКИ В ПОЛИЛИНИЮ.Ваши измеренные точки соединятся служебным слоем по нумерации.Перед закачкой необходимо-СЕРВИС/НАСТРОЙКИ/ЧТЕНИЕ/DAT указать слой в котором хотите видеть свои точки(пикет,пункт…).

[paul]

@Bondarets Alexander

…Точки будут вставлены в первый в списке слоев неслужебный слой…

На самом деле точки вставляются в активный слой на вкладке “Сбор”, что не может не радовать .

[Dmitriy_Fedorov]

@paul

На самом деле точки вставляются в активный слой на вкладке “Сбор”, что не может не радовать

Весьма интересное наблюдение! И действительно, не может не радовать!
Итого, для поточечной вставки:

• копируем координаты точек в буфер обмена (можно прямо из электронной таблицы)

• переходим в закладку Сбор, выбираем слой Пикеты (или что там у кого)

• вставляем

[kukin]

А есть ли технология получения отрисованых объектов по “кодировке” пикетов полученных из геодезии? (аналогично Credo)
Есть ли у кого наработки в этой сфере?
К примеру, можно ли отрисовывать объекты, используя нумерацию пикетов + кодировку пикета?
Было б здорово сразу после импорта из геодезии получать “черновой” вариант плана, который требуется лишь редактировать.

[Sergiy_Oliynyk]

@kukin

А есть ли технология получения отрисованых объектов по “кодировке” пикетов полученных из геодезии? (аналогично Credo)
Есть ли у кого наработки в этой сфере?
К примеру, можно ли отрисовывать объекты, используя нумерацию пикетов + кодировку пикета?
Было б здорово сразу после импорта из геодезии получать “черновой” вариант плана, который требуется лишь редактировать.

Если вы имеете в виду создание контура по номерам его пикетов, то такая возможность есть.

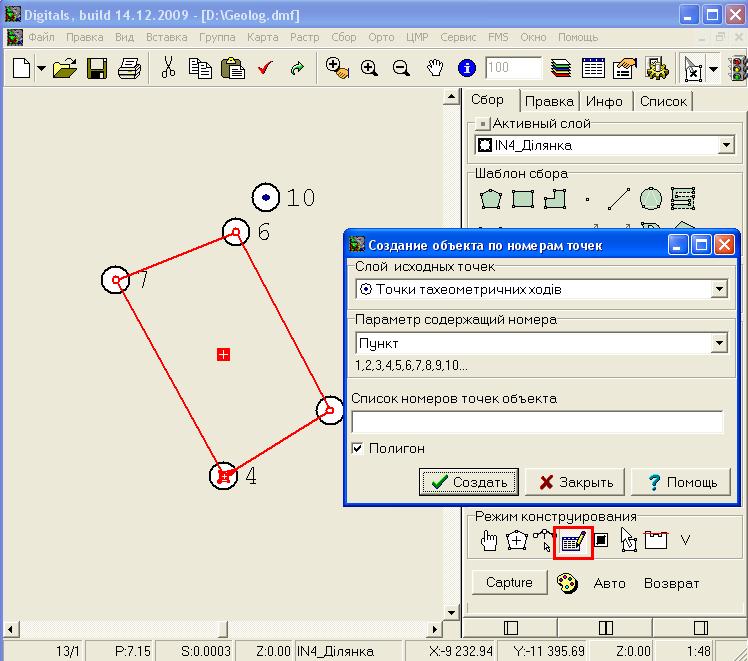

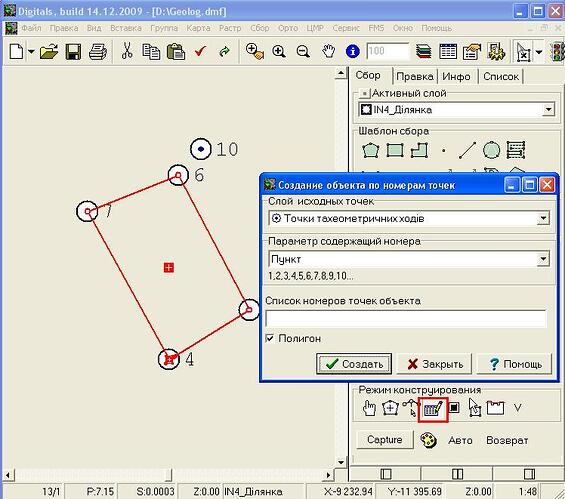

Режим конструирования Список на закладке Сбор:
vinmap.net/samples/Abris.exe

[Bondarets_Alexander]

@kukin

А есть ли технология получения отрисованых объектов по “кодировке” пикетов полученных из геодезии? (аналогично Credo)
Есть ли у кого наработки в этой сфере?
К примеру, можно ли отрисовывать объекты, используя нумерацию пикетов + кодировку пикета?
Было б здорово сразу после импорта из геодезии получать “черновой” вариант плана, который требуется лишь редактировать.

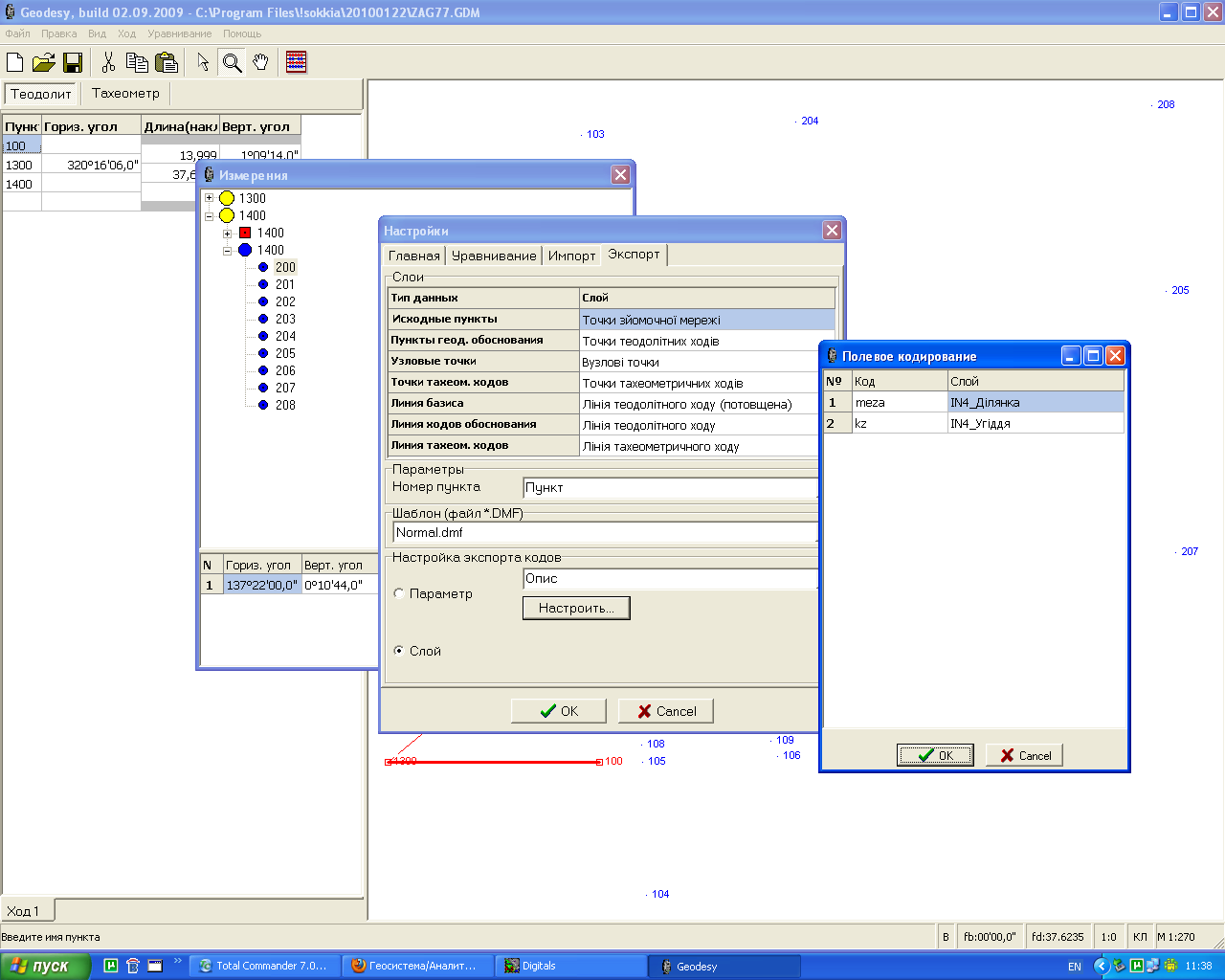

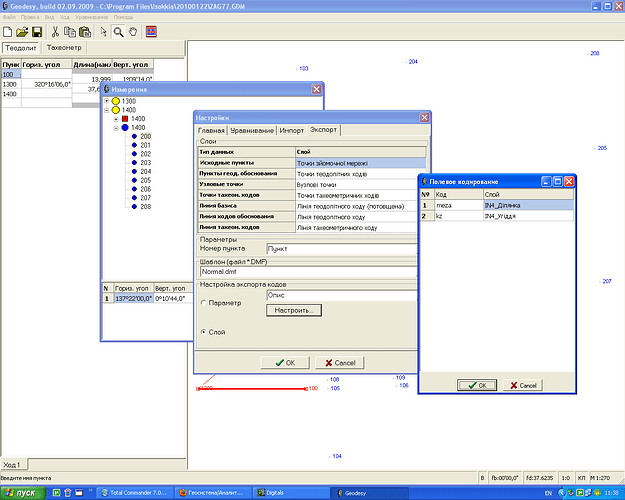

Сегодня как раз нам прислали e-mail по-поводу аналогичной функции в Leica TPS1200. Распознование кодирования пикетов по классам объектов (аналогия слоев) в Geodesy поддерживается. Чтобы разобраться с геометрическими примитивами, записанными в файл прибора нам нужны примеры и описание.

[Olex]

С этим понятно, но особого толка нет - что обводить пикеты с выставленными характеристками или с разными слоями для разных обьектов.

kukin наверно имеет в виду снимаем один контур даем ему номера пикетов 200,201 и т.д. и класс обьекта kz, снимаем второй дом 300,301 и т.д. даем класс kz, третий - 400,401 и meza.

потом в Digitals описываем что контур 1 состоит из точек что начинаются с 20* и класс обьекта kz, и т.д. Или можно выработать общую стратегию измерений прибором - когда Digitals будет автоматом отрисовывать обьекты по двум критериям - номерам точек(которые имеют общее для этого обьекта начало) и описанию общему.

[misha_OD]

кодувати полігони в полі дуже важко і довго. Напевно це реально зробити при зйомці невеликих присадибних ділянок, коли всю ситуацію видно з двох-трьох станцій. При великих топографічних зйомках, які тривають не один день, запамятати якому контуру що ти три дні назад присвоїв - завдання не для слабонервових.
Кодування точкових обєктів реалізовано, і цього, на мою думку, досить.

[Smile]

Не соглашусь Вами. Когда делаешь детальную съемку, например колодца или тепловой камеры, где на маленьком учаску много коммуникаций, кодировка очень помагает. Off top: Digitals ведь не только для кадастровых съемок, не правда ли?
