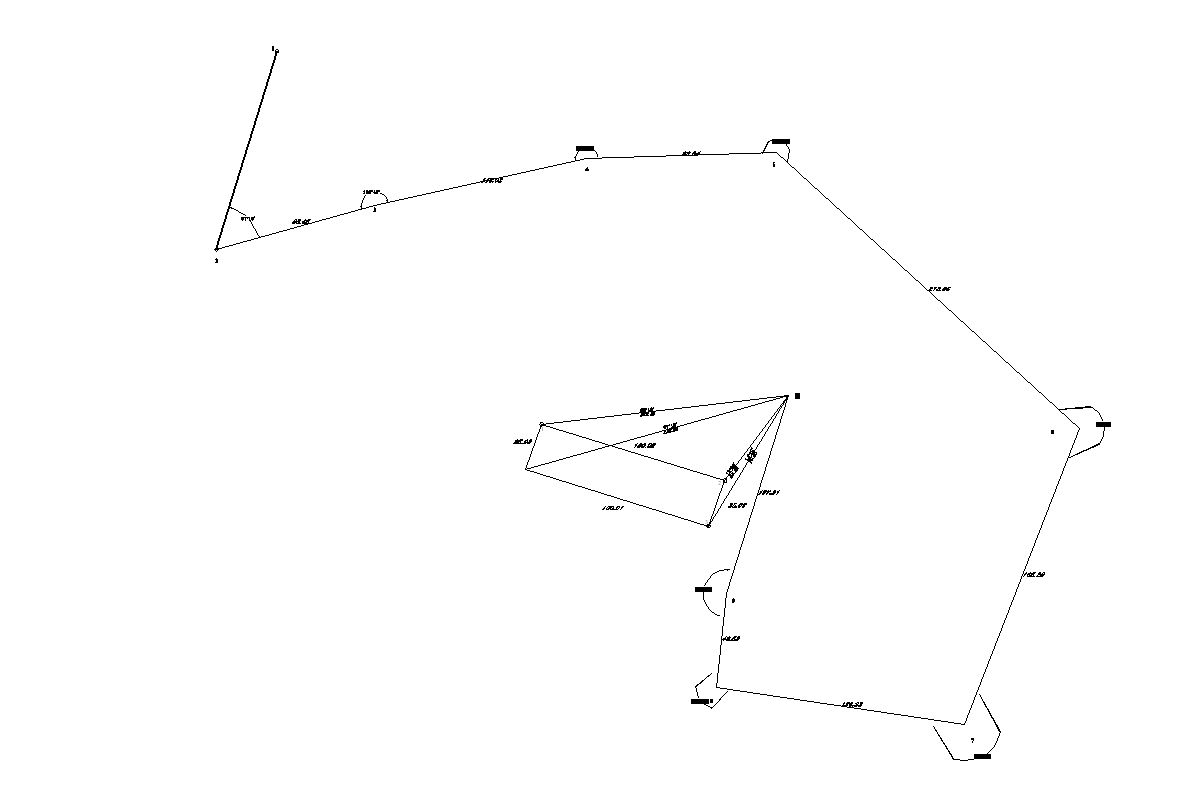

Добавлена возможность создания схемы измерений теодолитного хода (Вставка|Промеры и схема… в меню Ged). Исходные данные те же, что и для выноса промеров. Сначала нужно пометить ход, затем измеренный объект (выносимый в натуру участок).
Не совсем уверены в правильности оформления.
Посмотрите, кто знает, как точно она должна выглядеть.
Спасибо! Очень нужная функция для выносов. Будем пробовать
В нас в роботі використовується така схема (Чи можливо зробити аналогічно?):
Є теод хід наприклад з 10 точок, зєднуємо їх полілінією, перші 2 точки це базис (має відображаться відповідно до умовних знаків + дирекційний кут), інші це точки ходів: наприклад на лінії з т2 на т3 має бути довжина + кут т1т2т3; на лінії з т3 на т4 - довжина +кут т2т3т4 і т. д. З 10 т(останньої ходу) виконується зйомка ділянки, це ще 5 т, які зєднуються в ділянку. З 10 т ходу ставляться проміри на точки ділянки кут (не дерекційний а кут т9 т10 і на точку ділянки) + довжина див прикріплений файл
Ви робите висячий хід (і ще й показуєте його в документації) в якому 8 сторін при допустимих 4?
Трапляється різне
Але це був як приклад, нехай буде і 4 сторони
Это не самый страшный вынос, который я встречал
Хорошая функция для выноса. Но есть вопрос. В случае когда в полигоне много точек не совсем удобно. А может есть возможность помещать информацию в таблицу? От точки стояния до точки полигона №1 |Угол|Длина, от точки стояния до точки полигона №2|Угол|Длина… Спасибо.
Подскажите, а с моменты последнего сообщения в даной теме ничего не решилось с таблицей выноса (№, растояние, углы)? Очень интересует этот вопрос, а по форуму ничего нового больше не нашел.
Пожалуйста, укажите что именно не выходит сделать существующими средствами.
При создании схемы привязки (точка стояния - точка ориентирования - точки съемки) на чертеж необходимо вставить таблицу выноса (№ точек, расстояние, углы). Формируется ли она с помощью каких нибудь функций Digitals.
