Люди обьясните пошагово как к участку привязать подложку
мне нужно привязать растр, но сначало его трансформировать.. “Сканированные карты, которые как правило имеют угол разворота, нужно предварительно трансформировать (Орто|Создать, Орто|Трансформировать).” - ето все что есть по етому на форуме..подскажите по схеме что сначало нужно делать, а то у меня ничего не получается. Я делаю по схеме:
- Карта-Свойства-загоняю координаты углов растра (параллелепипед)
2)Растр открываю через Раст - открыть (растр ориентирований как прямоугольной) - Потом создаю новий орто

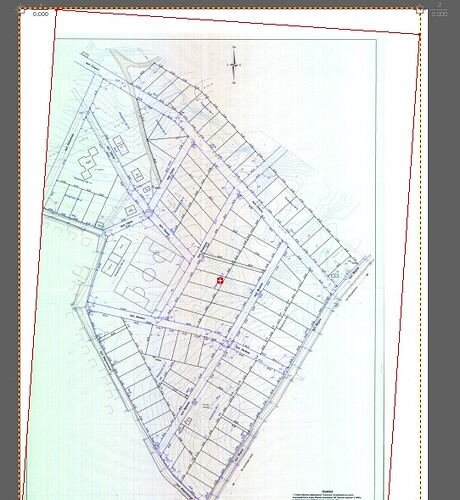

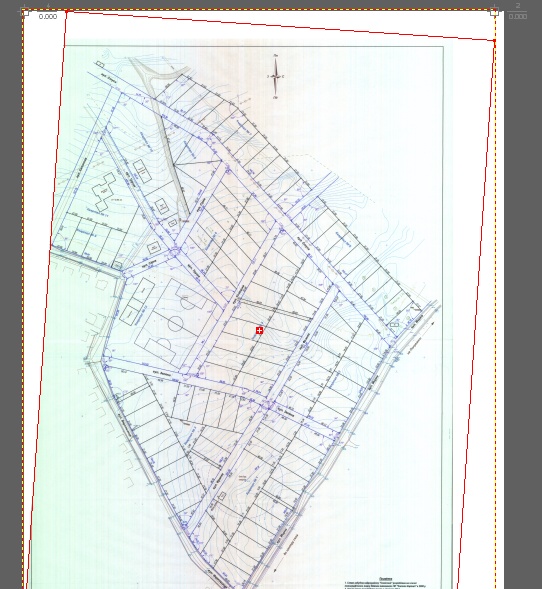

- а потом трансформировать..и в конечнем результате получается, то что растр не изменил своего положение а только обрезан по углам двом … рамкой
Подскажите пожалуйста что делаю не так..
Растр все таки надо сначала привязать. Если он у вас уже привязан тогда выполняйте его трансформацию.
Трансформация сканированной карты/плана.
- Создайте новую карту (Файл>Создать) и откройте сканированный план командой Растр>Открыть.
- Установите в Карта>Свойства масштаб будущего ортоизображения (для сканированного плана - его исходный масштаб).
- Соберите в любом слое полигон, обозначающий область растра которая будет трансформироваться. Это может быть весь растр а может быть его часть.
- Пометьте созданный полигон и выполните Карта>Помеченное в рамку. Рамка карты задает размеры будущего орто.
- Выполните Орто>Создать …. Укажите здесь разрешение будущего орто (указывайте разрешение с которым выполнялось сканирование плана или меньше).
- Выполните Орто>Трансформировать помеченные в.. (собранный полигон должен быть помечен).
По окончанию трансформирования вы получите растр, ортогональный в заданной системе координат. Это означает, что строки и столбцы этого растра(при пересчете в СК его ориентирования) параллельны/перпендикулярны осям этой СК.
Такой растр можно использовать как подложку для векторной карты при печати. Из таких растров можно составлять ортомозаику, добавляя растры в карту командой Вставка>Растровое изображение>Ссылка.
большое спасибо, наконец то разобралась
