В мене розрахунок висот відключено і всерівно координати х,у,z!
Если не соответсвует длина AutoCad и GED то у вас скорее всего экспортирует в AutoCad 3D линии, замените их на полилинию. Ну а вообще зделайте чертёжик в GED с промерами и затем экспортируйте его в AutoCad.
Focus-4 он же Никон

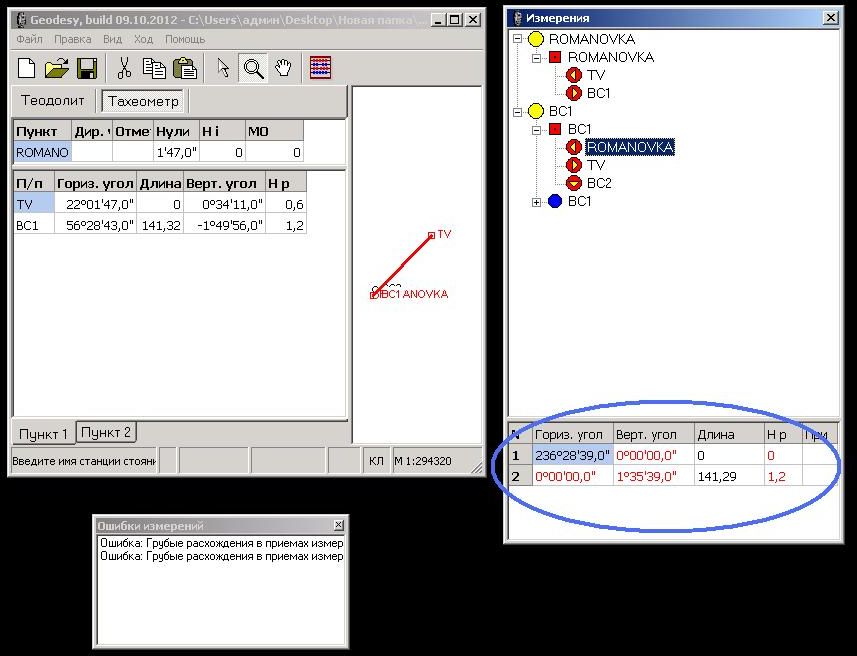

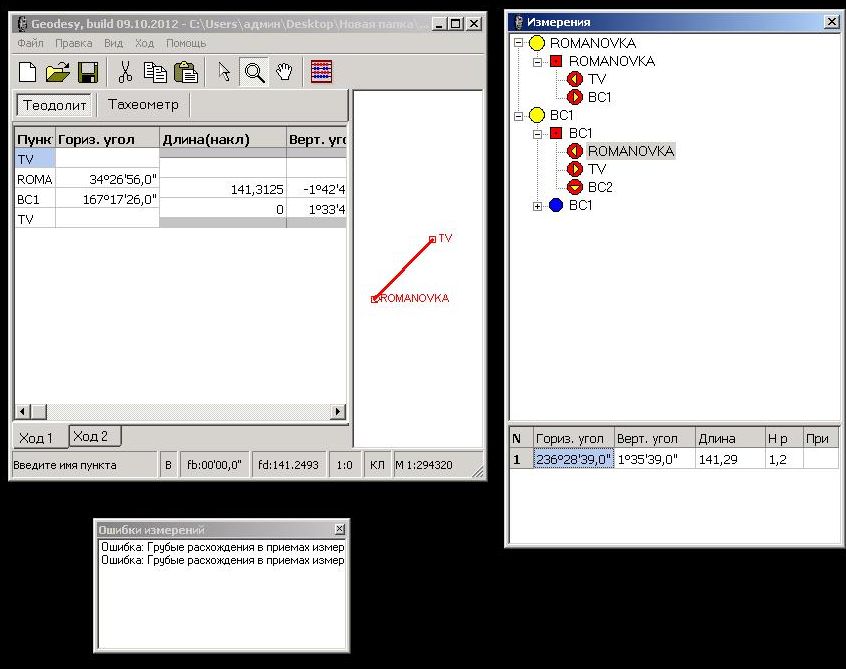

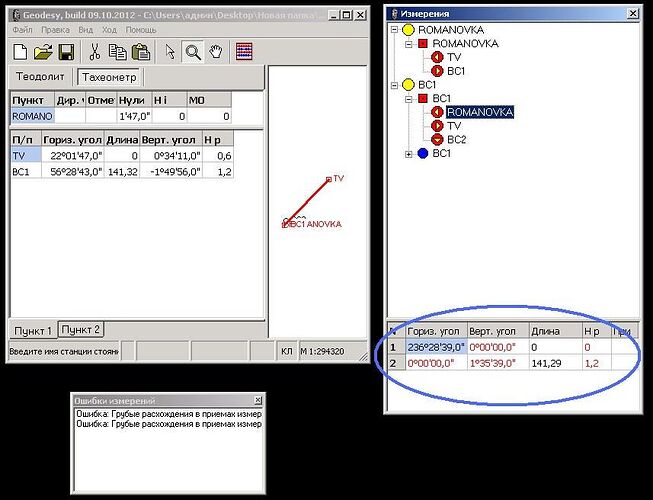

Небольшое неудобство с импортом сырых данных, измерение на заднюю точку делит на 2 измерения -на угол и наклонное расстояние
измерения focus.dat (1.21 KB)
Є теодоліт Т30. Зробив зйомку на 5 станцій.
- Виставляю північ:
- Вводжу в закладку Теодоліт теодолітні ходи:
Правильно чи ні? - При зйомці зі станції беру наступну станцію: гориз. кут, відстань, вертик. кут. Потім ставши на цю станцію, беру попередню станцію за нуль.
Запис в вкладці Тахеометр. Перша станція:
Наступні станції в Тахеометрі записую: попередній дирекц. кут+180+дирекц. кут на станцію.
Чи можна робити це без цих розрахунків? І що таке стовпчик Нулі? Немає нормального розяснення.
Наприклад: зі станції 2 на станцію 3 горизонтальний кут 38 27, з 3 на 4 станцію гор. кут 57 14. Як зробити так щоб не робити розрахунків?
Дякую.
Доброе утро! скажите какие параметры уравнивания необходимо настроить чтоб уравнялся замкнутый ход, имею в наличии горизонтальный и вертикальные углы, наклонные расстояния, начальный дирекционный угол и исходную координату - контрольная по геодезии, соответственно данные вношу вручную ))))) калькулятором считать лень, вот играюсь с программой)))))
спасибо!!!
См. пример такого хода в файле zamk.gds, который можно найти в папке Digitals.
Таблицы рассчитаны на ввод данных из полевого журнала. Посмотрите пример простого хода с тахеометрией в файле shema2.gds. Там довольно просто разобраться.
Описание полей ввода есть в окне программы внизу в строке состояния.
В тахеометрии если есть координаты предыдущей станции, на которую производилось визирование, то дирекционный угол не вводим, а задаем номер пункта визирования первым измерением в таблице измерений, как это сделано в файле shema2.gds начиная со 2-го пункта тахеометрии. В этом же примере в 1-м пункте тахеометрии вместо “заднего” пункта задан дирекционный угол на него в поле “Дир. угол”
Начнем с того что Фокус4 далеко не никон, это жутко кастрированный никон в программном смысле.
С никоном все работают в SDR33, формат отточенный.
На руках Фокуса 4 нет, но по руководству можно сказать что SDR33 в нем нет, но проверьте (меню Устанвки/Связь/Вн.связь Nikon или SET)
А можно поподробнее о методике съемки, ибо файл по сути рваный.
Продублируйте измерения на станцию ROMANOVKA из съемки, я вижу они хорошо читаются (к точке нужно добавить префикс или окончание, а то прибор начнет ругаться на одинаковые имена), в геодезии поправите названия. Чтоб такого не случалось, проще работать по “системе Credo”, у них данные о станции и тд.. передаются в кодах, тут соответственно надо настроить геодезию.
ЗЫ:Да и вообще рекомендую делать побольше избыточных измерений на заднюю/переднюю, ну хотябы 3-5, для самоанализа и контроля своих измерений, минимизируете субъективные ошибки
Не знайду файл shema2.gds. Скиньте будь-ласка. Дякую.
Хотелось бы узнать как кастрировали фокус - только в сравнении с никоном 5 летней давности.
По посту - уже прислали исправленную версию, все корректно импортирует
Формат set - сливает точно такой файл как и выложенный.
“файл по сути рваный” - да выложил не весь - с методой все ок - стал на пункт сориентировался на телевышку (пункт) прошел ходом подхватывая видимые местные предметы и замкнулся на настенку. Не думаю, что 2 км хода кому то интересны:)
Не совсем так, на новой станции можно производить угловые измерения на преведущие точки, никаких проблем, при измерении расстояния, да предлагает или осреднить координаты или записать последнее измеренное.
3-5 - полигометрия 4 класса?
Занимаюсь землеустройством, теодолитные хода - да, нужно производить полным приемом, только вот во первых фокус однопанельный, понятия кл кп нет, не ну технически полный прием возможно, но осреднять вручную лень (
осмелюсь Вам возразить КП и КЛ не заключается в одно-двух панельных инструментах, а заключается в методике произведения измерений на станции… а избыточные измерения о которых говорил Кукин это жмакание на установленый отражатель несколько раз, только перед каждым жмаканием необходимо менять название ну чтоб измерения записывались под одним именем, ведь вешечник может быть и с похмелья и на цветочки отвлечься и поэтому отражатель болтается (у меня из практики доходило до нескольких сантиметров) а если расстояние метров под 300-400 то замечаете какую ошибку на отметку вы можете загнать… а так и сырого файла прибора можно пошаманить вычислить среднее или откинуть лишние кривые измерения…
Кастрировали по самые гланды, а Вы и не догадываетесь=)
Сравните хотяб меню экспорта у никона NPL-332 и у фокуса4.
Нет обычный самоконтроль, для полигонометрии приемов надо побольше.
Поверьте выбросы бывают, а когда измерение одно, контроля нет.
Никто дважды не наведет трубу одинаково, особенно при неблагоприятных погодных условиях.
Гениальный ответ.
А чем землеустройство отличается к примеру от топографии?
Это свободно делает геодезия, что и можно глянуть в её отчёте. А в уравнивание уже передаются все избыточные измерения, и программа сама оценивает качество измерений, находит “выбросы” в измерениях, вносит поправки в измерения и уравнивает.
Помогите пожалуйста в геодезии при загрузке данных с тахеометра 3та5р выдает ошибку “В Файле не найдено ни одной станции стояния Проверьте настройки прибора” как от неё избавитсь и загрузить сьемку?
10072012.txt (11.6 KB)
Перед открытием файла настройте параметры импорта Ход - Параметры - закладка Импорт.
- выбираем тип файлов 3та5/4та5 в списке.
- устанавливаем галочку Нумерация точек геодезического обоснования, Число <0, у вас все станции начинаются с - (минуса).
Avast виявляє Geodesy.exe як підозрілий файл.
Все в порядке, если речь о последней версии Geodesy.exe
Уважаемые Люди перестала уравниваться обратная засечка, не могу понять в чём дело(((( файл прилагаю
PROEZD_ATC.rar (8.34 KB)
Якщо забити вихідні данні з латинської “Т” все ОК
(маю на увазі Т1 Т3)
да ну на… сейчас попробую, неужели затык был в этом…
это капец, РАБОТАЕТ, я полдня уложил в это… спасибо!!
Обращайтесь
