Здравствуйте.
Подскажите как считается объем.
Потому что беру квадрат 10*10 задаю высоту 100, копирую квадрат, вставляю задаю высоту 105.
считаю объем в Дигит - 1000, а вроде ж знаю что 500. А очень бы нужны были объемы.
И еще подскажите как рисовать 3D-объекты(дома и т.д.), инструмент вижу а как не понимаю.
заранее спасибо за ответ.
Дело в том, что Digitals рассчитывает объем фигуры верхняя (или нижняя) поверхность которой получена в результате интерполяции высот пикетов или других объектов. Вы сами должны понимать, что поверхность задать 4 точками квадрата невозможно, ведь внутри этой фигуры может быть как провал так и подъем, а может и вовсе сложная поверхность. Поэтому задавайте поверхность набором пикетных точек. Чем больше будет этот набор тем точнее вы опишите поверхность.
В новых версиях программы можно наглядно увидеть объем какой фигуры был расчитан. Для этого перед вызовом функции расчета объема в Сервис>Настройки>Константы надо установить ShowVolume=1 и переключится на закладку Правка на боковой панели. Фигура, объем которой был рассчитан будет показана в окне Навигатора.
3-D здания рисуются в стереосборе при помощи специальных шаблонов, набор которых охватывает все необходимые типы крыш. При этом собираются именно крыши. После окончания сбора крыш точки основания стен опускаются на земную поверхность. Стереосбор крыш довольно сложная и специфическая задача, которая применяется при создании трехмерных моделей местности Новые возможности программы - #76 від Bondarets_Alexander. Если вы действительно заинтересованы в данной технологии, обращайтесь в наш офис.
Здравствуйте.
Спасибо за пояснение по объемам.
А по поводу 3Д - нужно звонить в офис, писать в офис, ехать в офис?
Заранее спасибо за ответ.
Если есть возможность, приезжайте, сможете увидеть процесс своими глазами. Вопросы можно задавать по телефону или ICQ.
Кстати, попробовал объем и …
взял горизонталь, (Т.е. гризонталь-дно),набрал пикеты, выделил все - объем. А он мне в ответ - out of memory.
Что я не так делаю?
Выделять надо не все а нижнюю (верхнюю) кромку. Для насыпи это будет контур основания, для котлована - его граница.
Потрібно вирахувати проектний об’єм грунту. В мене є пікети, ЦМР, горизонталі.

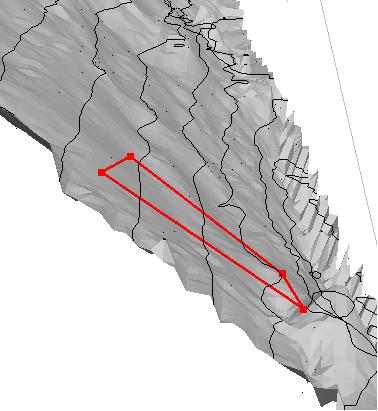

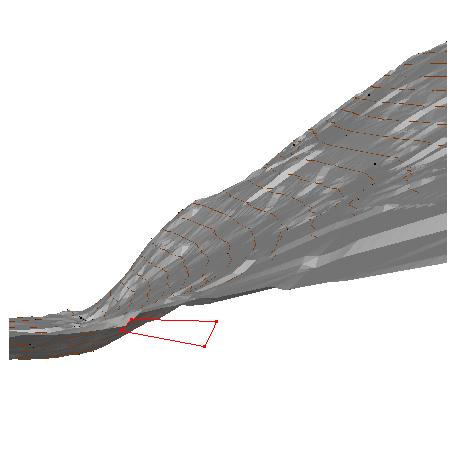

Фігура, обєи якої вираховується має таку форму:
Я створюю межу, який буде відповідати дно майбутнього котловану і позначую її. Отримані результати різні в залежності від того, які обєкти були видимі:
2 376,06 - ЦМР з горизонталями - видимі;
2 043,59 – ЦМР - схований, горизонталі - видимі;
2 368,28 – ЦМР - видимий, горизонталі - сховані.
Максимальна різниця в результатах - 333 м. куб. !!!
Чи можна взагалі визначити об’єм такої фігури, і які з отриманих результатів будуть правильними?
я так зрозумів, що дігіталс рахує об’єм фігур типу “насип” або “яма”. Чи можна все таки визначити об’єм фігури (фактично маємо укос і потрібно визначити об’єм грунту), яка показана в попередньому пості?
Можно в несколько этапов
Не зрозумів
. Тому потрібно закріпити матеріал.

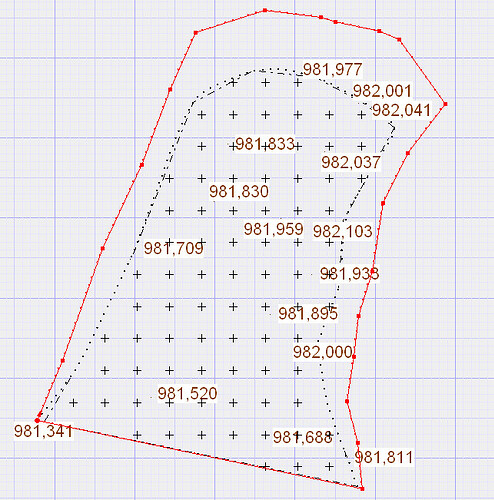

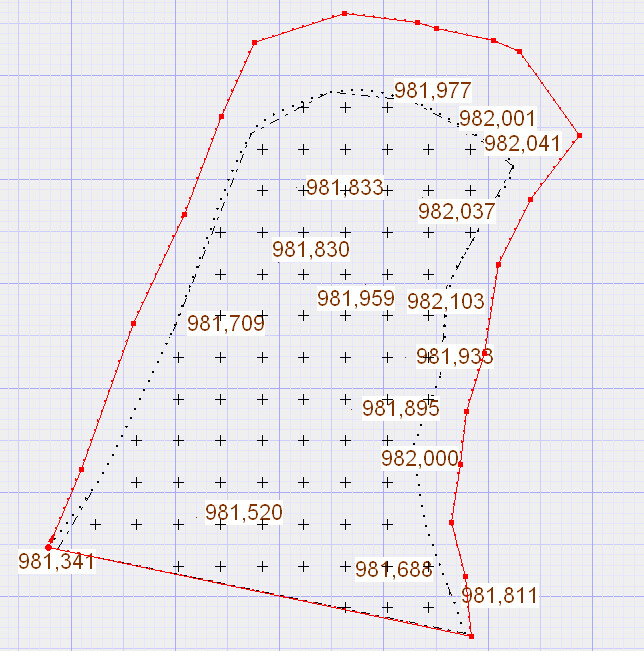

На поверхні запроектували межу ділянки, з якої буде вибиратись грунт (рис. 3):

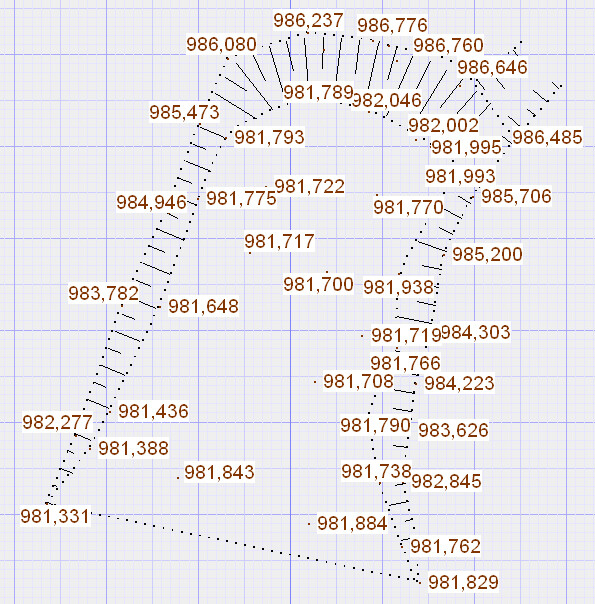

“Опускаємо” висоти верхніх точок до потрібного рівня (рис. 4):
І … , як же правильно визначити об’єм грунту?
Чи правильно буде так:
Сорри ввел в заблуждение, сам заблуждался.
“ЦМР-Объем” возвращает значение объема тела между помеченным объектом и ЦМР.
Чи є якісь рекомендації:
обовязково створювати ЦМР, а всі інші обєкти (пікети і горизонталі) перед вирахуванням обєму зробити невидимими?
можна вирахувати обєм і без ЦМР, використовуючи тільки висотні пікети?
Як буде правильно?
Да, можно, ЦМР это тоже по сути набор пикетов, только расположенных с равным шагом. Вам следует лишь набрать пикеты (чем больше тем точнее) задающее поверхность внутри красного контура, затем пометить контур и выполнить ЦМР>Объем. Фигура, которая была использована для расчета объема будет показана в 3D навигаторе.
Здоров’я бажаю. Прошу вибачити якщо не за уважливо повторююсь за учасниками форуму – однак висловлюю до вас запитання наступного характеру: «Чи правильно я обрахував об’єм виїмки котловану якщо помітивши нижню частину виїмки створив ЦМР, далі: /верх помітив (вирезать)/ низ помітив (обрезать по полигону)/ помічений низ (переприсвоить висоти). ЦМР набула корекції відносно контурів та висоти низу / повернув вехнню (вирізану частину) (Вставить) ПОМІТИВ ВЕРХ/ ЦМР-обєм. Чи правильно визначений об’єм якщо врахувати що у котловані мають місце відкоси. (при чому ЦМР розміщена лише по низу виїмки а верхній контур виходить за її межі)

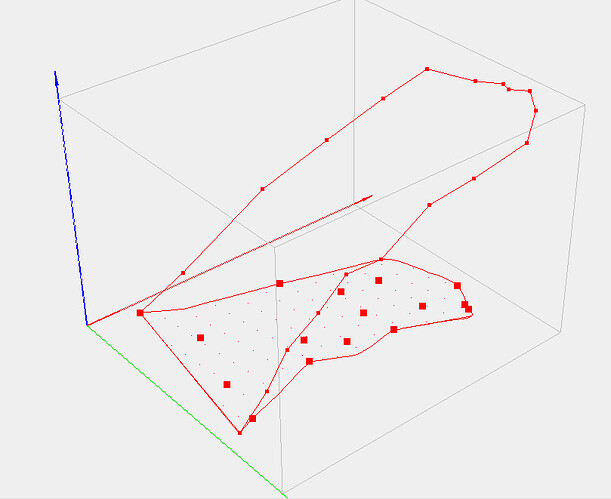

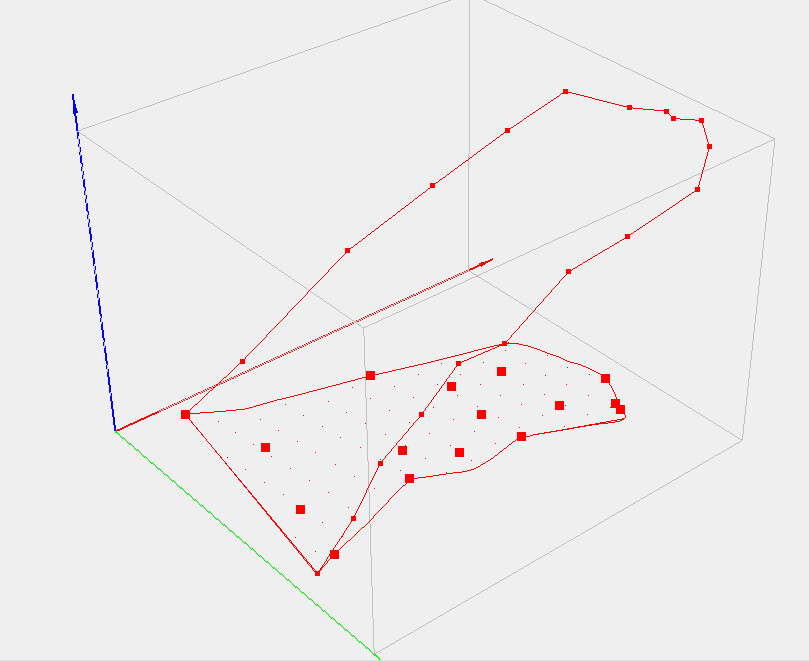

Для уточнення подаю наступні 3 фото:
Цей ваш приклад вишліть на help@vingeo.com, або тут викладіть
ви про DMF файл?
Доброго времени суток!

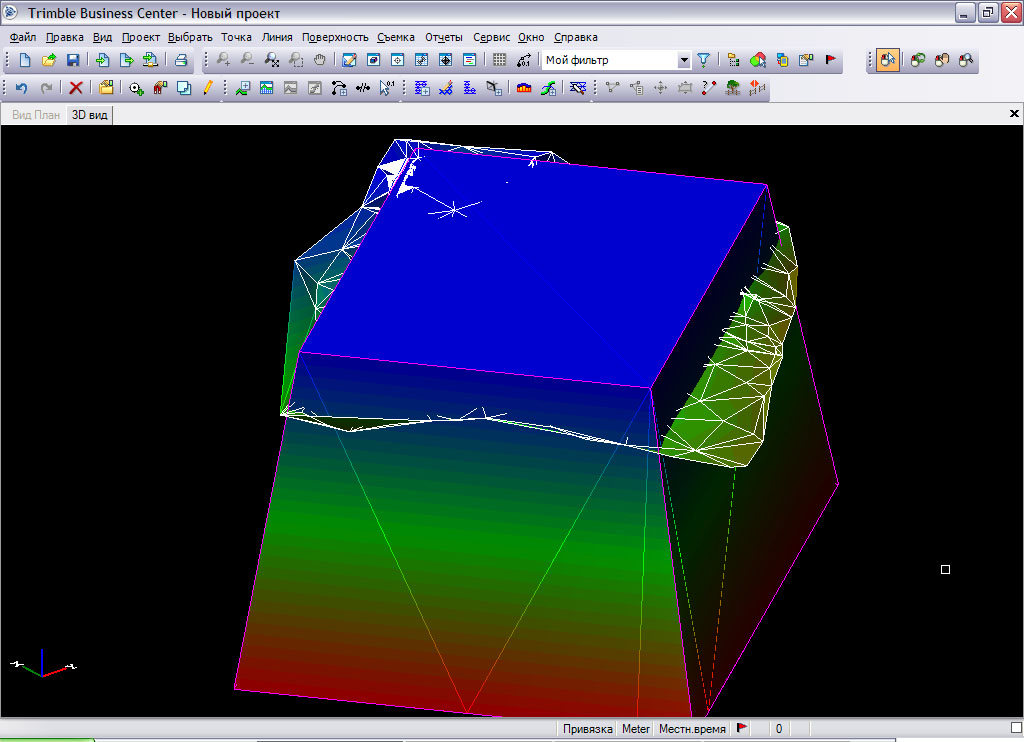

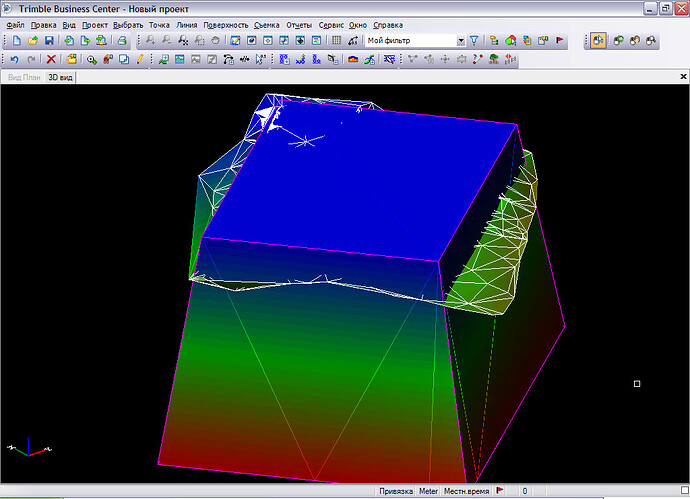

Может кто подскажет, как найти пересечение двух поверхностей?. Тоисть не по (Х;У) координатам, а в трехмерном пространстве. Как на рисунке.
Прикладываю дмф.
Нужно вычислить объем между двумя поверхностями. Имеется проектная поверхность: горизонтальная плоскость (Н=95.9) от которой идут грани по 45 градусов вниз, которые нужно усечь по съемочной поверхности. Вот и собственно вся соль, как бы получается что нет положения границы нижней кромки из-за не знания как найти пересечение поверхностей.
TBC выдал 7351.4 куба, но не уверен что была обсчитана та фигура, которая нужна.
Спасибо. Надеюсь проблему выложил доходчиво.
measur.dmf (30.7 KB)
Посчитайте объемы для двух разных поверхностей (в разных файлах) относительно некоего общего нуля и найдите разницу.
Главное получить границу пересечения. Либо она у вас есть, как граница участка работ.
Вот в том и дело что нет
Совсем недавно появилась команда ЦМР>Вычитание сеток, вычитающая высоты узлов первой ЦМР из второй. Может она вам подойдет?
Для выполнения команды модель рельефа должна быть представлена регулярной сеткой, помечать нужно обе сетки, узлы обоих сеток в плане должны совпадать.
