помогите в решении следующей проблемы: открываю растр с помощью DIPEdit сохраняю в Tif, далее ориентирую с помощью Модель/Внешнее ориентирование где выбираю: Вид съемки - Карта UTM(36) > Выполнить > указываю 4 точки потом редактирую их координаты. Повторяю операцию с правым растром.
Затем в Digitals открываю Вставка/Блок триангуляции открывается два квадрата > Карта /Помеченные в рамку > затем Орто/Создать где указываю DPI 50 после чего комп долго думает. По окончанию раздумий открывается новая вкладка с названием созданого ортофото но сам лист без изображения, чисто белый. Блоки триангуляции тоже пустые, без изображения.
Подскажите может я что то пропустил или не так сделал?
Координаты углов этих 2-х квадратов примерно совпадают с геодезическими координатами углов растров? Если да, попробуйте перед трасформированием в Карта>Свойства задать Datum UTM(36). Если это не помогает попробуйте загрузить с сайта самую последнюю версию программы и повторить операции в ней.
Кое-что пропущено, кое-что недоделано.
Пометить вставленое, Орто-выровнять границы - 0, что-бы не было белых полей.
Дальше все верно вплоть до..
После этого надо пометить исходные “прямоугольники” и выполнить команду Орто - Трансформировать помеченые в <ваш будущий орто>.dmf.
Далее произойдет собственно трансформация в белую заготовку.
Еще раз перечитайте раздел Сшивка нескольких растров в один здесь:
Так вы значит забыли сделать самую главную операцию - трансформацию, непосредственно?
Да, в таком случае внимательно изучите описание методики, как советовал Дмитрий Федоров. Скажу также, что есть второй способ трансформации, при котором создается орто-мозаика а не единый трансформированный растр. Он вызывается командой Трансформировать фрагменты и предпочтительней при трансформации больших изображений с высоким разрешением, так как принципиальное ограничение TIF32 это максимальные размер файла в 4Гб. Этот размер нельзя превышать.
дело в том что я использую сканированные карты генштаба с рамкой и при их сшивании я не выравнивал границы, так как они не обрезаны и привязаны не по краям листа. В описании сказано что надо сначала выровнять границы а потом трансформировать помеченное, так как я границы не выравнивал то подумал что и трансформировать ничего не надо
теперь все сделал так как Вы написали (пометил блок триангуляции и нажал орто/трансформировать помеченные в имя файла) и вот уже третий час жду когда же Гед сошьет мои два растра
Если есть более простой способ напишите пожалуйста!
Очевидно указано слишком большое разрешение для выбранного масштаба. Перед вызовом команды Орто создать надо установить масштаб карты, соответствующий масштабу отсканированных планшетов. Кроме того не имеет смысл ставить DPI выше, чем разрешение с которым сканировались карты.
Установите масштаб 1:100 000 в свойствах карты и посмотрите ширину/высоту карты, они должны быть приблизительно 400-550мм на каждый планшет. При создании орто выберите разрешение 200 DPI (разрешение оригиналов из интернета). При трансформировании помечайте объекты-внутренние рамки карты (создайте эти объекты с помощью Меню Вставка-Разбивка на листы-Номенклатурная)
я при создании орто выбирал 50 DPI, так как даже при 100 DPI орто создаваться не хочет
если я правильно понял после вставки блоков триангуляции мне нужно их выделить и разбить на листы? или же мне нужно сначала открыть каждый растр отдельно провести вышеупомянутую операцию и только потом делать вставку блоков триангуляции?
Объясните пожалуйста процедуру разбивки листов
DPI зависит от масштаба карты, так как его смысл это разрешение при печати/сканировании, указанное в точках на дюйм. Читайте внимательнее, что вам писал Дмитрий Золотарь и я.
Да, нужно выделить все объекты из слоя Блок триангуляции. Команда Вставка>Разбивка на листы>Номенклатурная добавит в карту объекты - трапеции, совпадающие с внутренними рамками ваших планшетов. Команда поможет избавиться от наложения одного планшета на другой при трансформации в один растр. После вставки трапеций, откройте сначала первый планшет, пометьте его трапецию и вызовите команду Орто>Трансформировать помеченные в..(команда Орто>Создать уже должна быть выполнена). После завершения процесса, повторите операцию для второго планшета.
спасибо, все получается, картинка есть, только создает изображение внутри пирамиды привязки! А привязан растр не по краям, то есть часть изображения отсутствует!
Картографические планшеты никто по углам не привязывает. Для этого есть внутренняя рамка(трапеция), координаты углов которой, зная номенклатуру листа, легко получить. Если для соседних планшетов выбросить часть изображения за внутренними рамками и совместить их, то получим сшитую без разрывов карту.
Я имел ввиду привязку по краю изображения, а не по краю всего планшета
Я привязывал планшет по координатной секте, к примеру планшет м-36-028 брал координаты сетки 5654 6396 переводи с помощью географического калькулятора в WGS84 и привязывал в Ged . Нужно привязывать по по краю изображения где указаны градусы, секунды? тогда как перевести градусы в метры? или просто с помощью линейки вычислять от координатной сетки?
В Digitals есть намного более простой способ ориентирования картографических планшетов.
- Создаем пустую карту и открываем окно Карта>Свойства в текстовом поле Имя вбиваем номенклатуру планшета, который собираетесь привязывать и жмем кнопку с калькулятором справа. По номенклатуре будут рассчитаны координаты рамки текущей карты, начиная с левого нижнего угла. Для планшетов в СК63 расчет работает только для территории Украины (район Х), для СК42 считает для всей территории бывшего СССР.
- Закрываем окно свойств. Вызываем команду Вид>Показать все, чтобы увидеть рамку карты. Помечаем ее мышкой. если рамка не помечается нужно открыть Карта>Слои и для первого в списке слоя с именем Служебный слой устанавливаем Статус слоя - Правка, на правой панели снизу.
- Открываем окно Правка>Свойства объекта и жмем кнопку Установить опору. При этом координаты рамки карты будут переданы в окно Растр>Ориентирование>Опора.
- Ориентируем растр как обычно. Растр>Ориентирование>Модель>Внешнее ориентирование, Вид съемки указываем Карта, в выпадающем списке справа указываем систему координат опорных точек - СК42 в вашем случае. Жмем выполнить. Регистрируем точки внутренней рамки планшета, начиная с левой нижней, по-часовой стрелке.
Если сориентированный планшет открыть через Растр>Открыть в карте для которой мы рассчитали по номенклатуре рамку, то увидим, что эта рамка лежит как раз на внутренней рамке листа.
есть такое дело! все пока получается. А как теперь перевести в WGS84
или проще перевести те данные которые нужно наложить на растр в СК 42
Имеется в виду в UTM проекцию WGS84 или географические координаты?
Всё что надо - описано - читайте тут - Поиск Datums
Удачи.

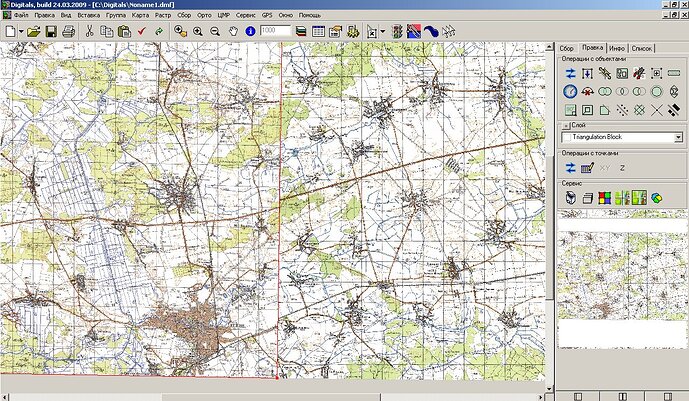

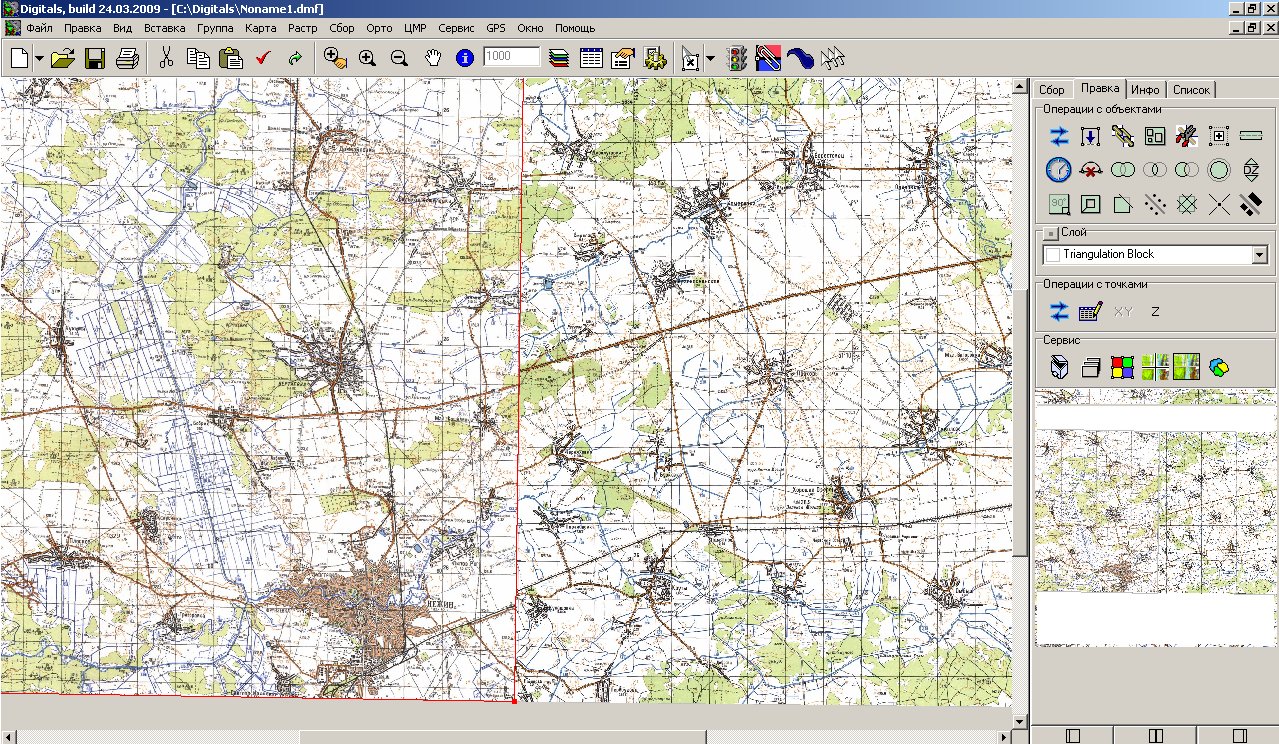

тут вот какая история получается
вот по этому я и хотел привязать растр по координатной сетке а не по краям картинки!
Digitals плохо работает с географическими координатами. Лучше трансформировать все координаты в плоскую СК. Как это сделать читайте тут Новые возможности программы - #71 від Dmitriy_Fedorov.
допустим я оставлю растры в той системе в какой они привязались и переведу данные которые мне нужно наложить на растр в СК42, но как мне быть с не стыковкой растров? Я хотел привязать по координатной сетке но Гед показывает только то что внутри прямоугольника, а за его границами тоже есть часть изображения. Что делать и как быть? Может кто подскажет где можно взять нормальные растры по Украине?
Пример создания орто из номенклатурных топокарт (ориентированных по углам рамки).
CreateOrtho.exe (4.38 MB)
