Коснулось построить профиль трубопровода.Получилась ерунда.Как правильно сделать настройки, чобы было все окей?
Profile-Noname1.dmf (13.7 KB)
Тот же трубопровод с AUTOCAD.Но хочется делать все в одной программе.
.pdf (59.3 KB)
Странно!Но я думал что этот вопрос не останется без внимания со стороны разработчиков.Хотя бы узнать- это я чтото неправильно делаю или…?
Есть труба и рельеф, как можно сделать профиль, чтобы одновременно ландшафт и труба отображались с реальными уклонами (а не как в профиль “трубопровод” - относительно плоского рельефа?
00z.dmf (22.8 KB)
Мой пост Построение профилей на этой странице сделан в попытке найти все самое ценное по данной теме на форуме. К сожалению тема раскрыта не полностью.
да, я все прочел, но ответа пока не нашел…
можно ли построить два профиля (рельеф и труба над землей) относительно базовой прямой (условно - горизонта)?
сделайте раздельно два профиля, а потом один из них вставьте в другой.
если так сделать, то получится что превышения трубы не относительно уровня земли, а относительно горизонтальной линии… а надо - чтобы относительно рельефа
разработчики, отзовитесь…

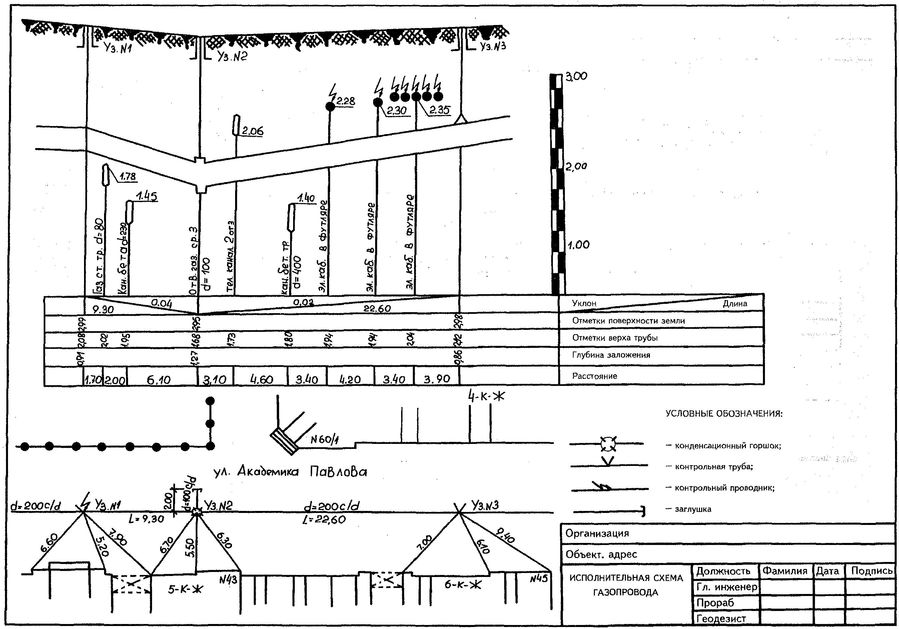

Кто-то может ответить на вопрос: Есть - рельеф и труба (надземка). Можно ли в формировании отчета по трассе (профиль) добавить высоту рельефа в той-же точке, что и труба?
Как можно сделать такой профиль, хотя-бы приблизительно? Нужно автоматом отметки поверхности земли и расстояние. Как вставить поля в отчет профиль (трубопровод)? Не переходить же из-за такой малости на Кредо? Разработчики, отзовитесь!!!
Сначала файлы:
4.dmf (1.19 KB)
Profile-профиль4-тр.dmf (2.97 KB)
Настройки:
Сервис - Настройки - Вид - Тип профиля - Трубопровод
Масштабный множитель - 2
-
В исходнике собрал (или вставил откуда-то) землю
-
скопировал землю в трубу, откорректировал высоты через Свойства
-
скопировал землю в горизонт, присвоил в Инфо высоту, меньшую земли и трубы и кратную метру
-
помечаю Горизонт - ЦМР - Профиль. Удаляю уклоны и часть профиля, оставив только линию условного горизонта. Сохраняю под именем с добавлением произвольного суффикса - чтобы не затирать профиль последующими командами
-
помечаю Трубу - ЦМР - Профиль. Копирую в предыдущий профиль уклоны и чертеж самого профиля.
-
помечаю Землю - опять ЦМР - Профиль. Копирую в первый профиль чертеж самого профиля.
Все, навожу красоту в первом профиле:
- выношу подписи точечных объектов (первую точку пришлось дозаполнить вручную, почему - не знаю)
- разламываю линию горизонта на части (Сервис - Преобразовать - Разбить на линии), добавляю параметр Длина, выношу расстояния внизу.
Пощелкайте чертеж, разберетесь. Оформление оставляю за кадром.
И самое главное: почему именно такие слои и параметры? Боюсь не отвечу. По наитию.
Этот получился как эксперимент за № 4.
большое спасибо за Ваш труд!!!
буду стараться повторить, но при длине трубы 11 км сколько уйдет на это времени?
а макрос никакой не представляется возможность сделать?
Это, если угодно, концепт.
Рад был бы еще чем то помочь, но профиля (пока что!) - не самая сильная сторона дигитала.
Макрос, если и возможен, то еще ждет своего разработчика.
нашел приблуду для Автокада http://www.center-pss.ru/profiln.htm
Можно ее как-нибудь переделать для Диджиталс?
Да, знакомое приложение. Наверное самое функциональное из доступных в поиске гуглом. Ввод немного другой, через заполнение таблиц, а не построение на карте. Переделать вряд ли получится, даже если бы были доступны исходники.
ув. Форумчане. Назрел такой вопрос: где и как можно редактировать шаблон профиля. Хотелось бы настроить чтобы линейку выбрасывало сразу с расставлеными высотами (или хотя бы просто выбрасывало саму линейку); таблицы подписей. Пока всё делаеться в ручную, и занимает много времени на редактирование.
Пример вылаживаю. Буду рад любой помощи.
.dmf (13.2 KB)
Profile-Труба.dmf (26.1 KB)
Не получается задать масштаб для ЦМР/Профиль (Базовый)
Прочитал на форуме, что этот параметр задается вот в этом меню.
(Сервис|Настройки|Главная|Константы|ProfileZScale).
Стандартно задан масштаб 1:100, а мне необходим 1:10
Значение можно задавать как в виде фиксированного масштаба, например ProfileZScale=1:100, так и в виде соотношения, например ProfileZScale=10. В первом случае масштаб по Z всегда будет 1:100, а степень растяжения по оси Z будет зависеть от масштаба карты (горизонтального масштаба профиля). Для 1:500 - 5, для 1:1000 - 10 и т.д. Во втором случае будет использовано заданное готовое соотношение масштабов.
НО! я заменял 10 на 0, и на 1:10, но после принятия настроек - они обратно возвращаются к ProfileZScale=10. Что я делаю не так и в чем проблема?
А если так: Сервис - Настройка - закладка Вид - группа ЦМР|Профиль - поле ввода Масштабный множитель по Z?
P.S. Не желаете поделиться опытом и примерами реального использования? В свободную минутку, конечно.
