Не могу решить в диджитале простейшие задачи которые к примеру в Автокаде делаются на ура (ничего личного
), а с этими задачами сталкиваемся очень часто.
1 - нужно совместить по общей границе два участка, как это сделать не изменяя геометрию участка.
2 - нужно развернуть участок по любой его базовой точке или указаной стороны участка.
Подскажите можно ли это реализовать.
Сдвиг с разворотом
Наиболее быстрый вариант, это использовать режим Перемещение на закладке Сбор правой панели:
vinmap.net/samples/MoveObject.wmv
Несколько нюансов:
Автозавершение позволяет автоматом завершать объект при удержании кнопки мыши на некоторое время при регистрации последней точки объекта. Можно и без него. Тогда для завершения собираемого объекта нажимайте F5.
Вместо автоматического захвата точек можно нажимать клавиши P или V для принудительной привязки к узлам.
Перемещение осуществляется без масштабирования (только сдвиг и разворот).
Если нужно масштабирование, то при регистрации последней точки (с включенным автозавершением) нажмите и удерживайте нажатой клавишу Alt.
Разворот
Можно через Сервис|Разворот, предварительно замаркировав точку относительно которой нужно вращать.
Можно через контекстное меню Свойства Линии. Пометить объект, замаркировать все его точки, шелкнуть правой кнопкой мыши на любом из маркеров линий (две риски посередине линии), поменять угол.
Спасибо за помощь. Теперь наша жизнь будет немного облегчена.
Жаль конечно что в Диджиталс есть вещи реализованные интуитивно непонятно и не очевидно.
А не подскажите можно ли вращать объекты не указыванием градусов в диалоговом окне, а произвольно мышкой?
Такого нет. Может это костность, но как-то мы так вольно не привыкли с геодезическими координатами. Их же кто-то мерял, старался, и что, вот так потом прямо мышкой их туда-сюда?
Но если надо, то доделаем…
Очень надо
Вот именно если бы кто-то старался … тогда было бы легче
Сам не привык к подобным манипуляциям, но по ходу без них сейчас никак.
рисуем-с?
Мое мнение - возможностей Сдвига с разворотом (см. выше) вполне достаточно для любых операций с объектами, в том числе и с точными построениями. А поворот “мышкой” не много добавит по сравнению с окном Разворот, обе операции сгодятся только для грубого воздействия.
посмотрел мувик. возник вопрос: а что с курсором? он какойто необычный и красивые красные кружочки от него исходят при нажатии, и условное обозначение привязки выглядит шикарно
как бы и себе такое сделать?
Примерно полгода назад в Digitals появилась возможность менять наборы курсоров (Сервис>Настройки>Набор курсоров). Курсоры в видеоролике входят в стандартную поставку, набор называется Modern (Blue). А вот с красными кружочками будет посложнее их добавляет программа для записи действий на экране.

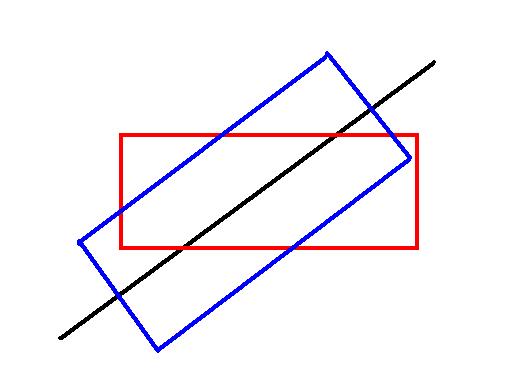

Возникает необходимость развернуть полигон вдоль линии - разворот со сдвигом не работает - так как нет привязки к середине линии (как привязка с узлу, к линии, перпендикуляру) - а нужно чтобы данный полигон (красного цвета) лёг точно по линии (чёрного цвета) и лежал так, как полигон синего цвета.
). Так что - необходимость есть.
А по поводу геодезических координат - ведь диджиталс не только геодезическая система - но и картографическая - а в картографии важно как выглядит карта внешне - когда подаётся на печать я имею ввиду.
Так что - тут палка о двух концах.
НО моё жутко маленькое и скромное мнение - что нужна И функция ручного поворота, И функция привязки к середине линии. Вот
. Всем спасибо.
Функція привязки до середини лінії потрібна. Куди ж без неї?
У Вашій ситуації я думаю можна сторони чотирикутника роздітити пополам
Вельми дякую
Допомогло.
Просто дана ситуація виникає доволі часто - тому не завжди це зручно. Але це працює.
І ще одне…
Я виділяю дві лінії (протилежні), зажимаю ALT - потім нажимаю праву кнопку і обираю розділити. Вибираю 2 частини - і програма ділить лише один сегмент, саме той, над яким було нажато праву кнопку миші (для правшів ), а не 2 виділені - це так і задумано, чи це можливо доробити, щоб ця функція працювала для всіх виділених сегментів?
Эта функция работает только для одной линии, той на которой Вы кликаете мышкой. А ещё на вкладке “СБОР” есть шаблон “Средняя точка”. С его помощью также можно собрать точку посредине линии.
Спасибо за помощь.
Но мне не нужно собирать точку посредине - это лишнее действие - потом её нужно удалять после привязки к ней - мне просто нужно привязаться к середине стороны с минимумом действий. Вот и всё.
Дык, когда дождемся-то?
или уже дождались, а я все еще не в курсе
Пока что не дождались
Ничего ты не пропустила
Ты обновлённей всех обновлённых
pippa
о.О
а вобщем нормальные подходы были описаны, разворот за центр стоит создать когда приходится вертеть десятки обьектов
это не акад, но практически можно получить любой эфект акада в дигиталсе, правда по большей части это более трудоёмко
Дык и я о чём…
Это лучше - чем акад - вот только некоторые весчи доработать и ссё.
Так что разработчики - ждёмс…и очень надеемся
Решила поинтересоваться - какие новости, как жизнь? Какой прогресс в данном направлении?
