Здравствуйте!
Вчера появилась проблема на одном из рабочих ноутбуков, мне нужно сориентировать растр - сканировал на большом сканере, размер где-то 60х60 см. В общем лист планшета. Задаю четыре угла - (0 0), (250 0), (250 250), (0 250). Потом Модель-Внешнее ориентирование- выставил масштаб. Между крестами сетки 50м, съемка М 1:500. Когда открываю сориентированный растр - показывает масштаб - 500, но расстояние между крестами получается где-то 2 метра.
Формат картинок - jpeg, где-то 12 мегабайт.
Щойно, спеціально пройшов всю процедуру орієнтування сканованого растра *.jpg. Планшет 50х50см маштабу 1:10 000. В опорі точки кутів планшетної рамки - (0 0), (5000 0), (5000 5000), (0 5000); метод орієнтування - карта; вибираю файл; вказую маштаб - 10000; всі решту показники - 0; орієнтую, зберігаю і - результат нормальний.
Перед орієнтуванням попробуйте видалити файл MODELS.INI - результати попереднього орієнтування в нього записані.
При наступному трансформуванні - не забудьте вказати роздільну здатність сканованого растра. Вона має бути такою ж, як у вхідного растра *.jpg.
И лучше все таки не работать с JPEG напрямую.
Используя DIPEdit, пересохраните его в TIF Tiled, можно с JPEG сжатием. А затем уже ориентируйте его.
По размеру выйдет то же самое, но, во-первых, будет открываться гораздо быстрее, а во-вторых, TIF позволяет записывать данные привязки (ориентирования) непосредственно в сам растр. Что упрощает переносимость растров между компьютерами и их открытие в других программах.

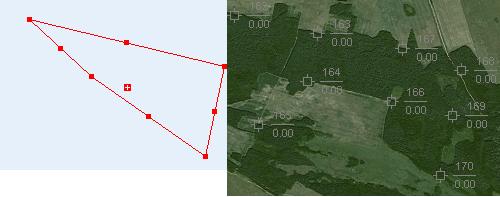

Орієнтую як має бути растр, на чисту карту вставляю блок тріангуляції, але що з налаштуванням не так Вставлений блок тріангуляції зліва, відкритий орієнтований растр справа.
Орієнтую вказавши за опору координати чотирьох кутових точок - все нормально, а як тільки точки опори десь-інде в зоні растра - блок тріангуляції обрізаний (як на скріні зліва) Допоможіть, будь-ласка.
Цікаво те, що така картина з растрами формату Tif-tiled:
до і після орієнтування
-Маю орієнтований ортофотоплан:

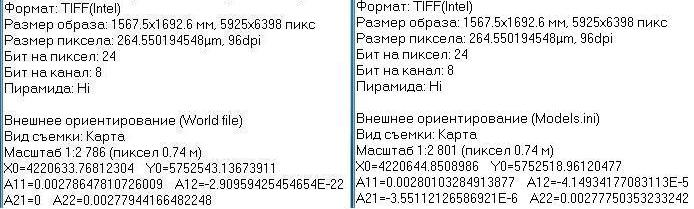

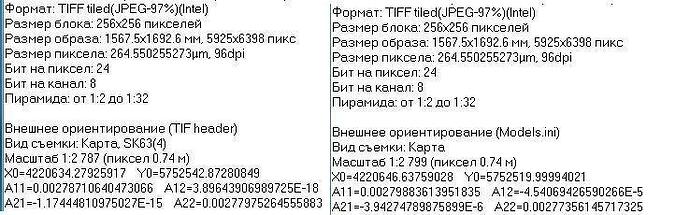

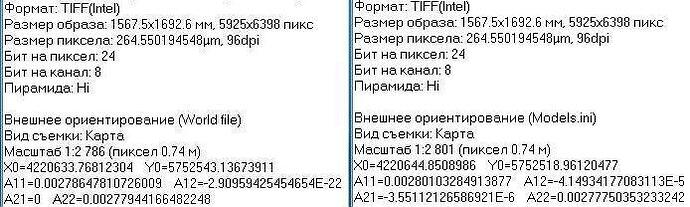

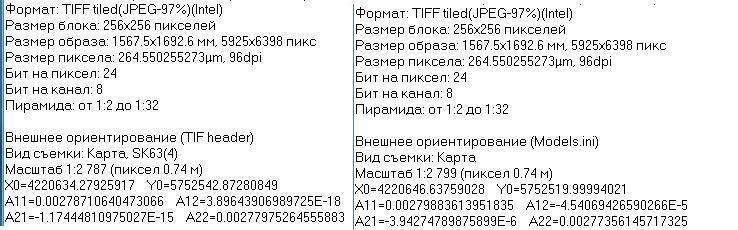

Формат: TIFF tiled(JPEG-97%)(Intel)
Размер пиксела: 264.550255273µm, 96dpi
Бит на пиксел: 24
Бит на канал: 8
Пирамида: от 1:2 до 1:32
Внешнее ориентирование (TIF header)
Вид съемки: Карта, SK63(4)
Масштаб 1:2 784 (пиксел 0.74 м)
-Виконую зовнішнє орієнтування:
для прикладу в опорі 4 точки, твердо розпізнані на растрі а не в кутах растра, координати цих точок визначені в натурі GPS;
метод орієнтування - карта
масштаб 10000
решту показників - 0
реєструю 4 точки, розпізнавши їх по черзі на растрі
виходжу з орієнтування зі збереженням результатів
-Відкриваю чисту карту, Вставка|Блок тріангуляції, вказую оріентований щойно растр
виконую Орто|Трансформувати фрагмент
вказую шлях для збереження, глибина кольору 24bit, розмір пікселя 0.74м і :
-Отримую фрагмент растра, обмежений в розмасі точками орієнтування, а не весь растр
Формат: TIFF tiled(Intel)
Размер блока: 256x256 пикселей
Размер образа: 234.5x211.9 мм, 3169x2863 пикс
Размер пиксела: 74.000013987µm, 343dpi
Бит на пиксел: 24
Бит на канал: 8
Пирамида: от 1:2 до 1:16
Внешнее ориентирование (TIF header)
Вид съемки: Карта
Масштаб 1:10 003 (пиксел 0.74 м)
Действительно, команда Вставка - Блок триангуляции при открытии ориентированных растров вставляет объект на слой Triangulation Block, по размеру размаха точек ориентирования. Таково уж поведение данной команды и оно достаточно удобно для пакетного ориентирования и трансформации прямоугольных планшетов (по угловым точкам).
Выход - вручную корректировать границы объекта (Triangulation Block), либо собрать новую границу на этом же слое и перенести туда параметры из вставленого. Так можно подредактировать границы несколькольких вставленых растров и затем трансформировать все сразу.
Кроме того, есть смысл просить разработчиков о команде меню Орто (в дополнение к Выровнять/уменьшить границы) типа Границы по размеру растра.
Дякую за відповідь. Мабуть, поки-що, буду перезберігати Tiff (tiled) у звичайний Tiff в фотошопі, потім орієнтувати і трансформувати.
Звичайно, хотілося б як рекомендують - у Tiff блочний, адже збереження попіксельної інформації в ньому відбувається блоками, а значить відкривається він швидше і працювати з ним краще.
Вставлений блок тріангуляції зліва, відкритий орієнтований растр справа.
Допоможіть, будь-ласка.
:
